工频场强测量仪工频电场的相对误差表达为：
式中：
EN——被检工频场强测量仪的读数值；
EX——标称场强值。
表1：工频电场校准测试数据
|
序号 |
相对湿度％ |
一维探头 |
三维探头 |
||||||
|
指示值 |
误差％ |
X指示值 |
误差％ |
Y指示值 |
误差％ |
Z指示值 |
误差％ |
||
|
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
||||||
|
1 |
78 |
2 |
100 |
2.1 |
110 |
2.2 |
120 |
3.5 |
250 |
|
2 |
75 |
1.5 |
50 |
1.7 |
70 |
2 |
100 |
3.02 |
202 |
|
3 |
73 |
1.22 |
22 |
1.5 |
50 |
1.8 |
80 |
2.7 |
170 |
|
4 |
70 |
1.12 |
12 |
1.3 |
30 |
1.6 |
60 |
2.1 |
120 |
|
5 |
68 |
1.1 |
10 |
1.2 |
20 |
1.5 |
50 |
2.01 |
101 |
|
6 |
65 |
1.07 |
7 |
1.07 |
7 |
1.4 |
40 |
1.6 |
60 |
|
7 |
62 |
1.05 |
5 |
1.07 |
7 |
1.19 |
19 |
1.19 |
19 |
|
8 |
60 |
1.05 |
5 |
1.06 |
6 |
1.12 |
12 |
1.13 |
13 |
|
9 |
57 |
1.03 |
3 |
1.06 |
6 |
1.12 |
12 |
1.1 |
10 |
|
10 |
50 |
1.03 |
3 |
1.06 |
6 |
1.12 |
12 |
1.1 |
10 |
以上测试数据为环境温度23℃，电场为标准1kV/m，分别对一维探头和三维探头在不同湿度下，测试仪所读数据。
表2：工频电场校准测试数据
|
序号 |
标准值 |
X轴 |
Y轴 |
Z轴 |
序号 |
标准值 |
X轴 |
Y轴 |
Z轴 |
|
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
||
|
1 |
0.5 |
0.53 |
0.56 |
0.55 |
7 |
3.5 |
3.71 |
3.91 |
3.82 |
|
2 |
1 |
1.06 |
1.12 |
1.1 |
8 |
4 |
4.24 |
4.46 |
4.39 |
|
3 |
1.5 |
1.59 |
1.68 |
1.65 |
9 |
5 |
5.3 |
5.58 |
5.49 |
|
4 |
2 |
2.12 |
2.24 |
2.2 |
10 |
6 |
6.36 |
6.7 |
6.58 |
|
5 |
2.5 |
2.65 |
2.8 |
2.75 |
11 |
8 |
8.65 |
8.95 |
8.78 |
|
6 |
3 |
3.18 |
3.36 |
3.31 |
12 |
10 |
10.62 |
11.12 |
10.98 |
以上测试数据为环境温度23℃，相对湿度为57％，电场为标准1～10kV/m，对三维探头的不同方向，测试仪所读数据。
表3：工频电场校准测试数据
|
序号 |
标准值 |
X轴 |
Y轴 |
Z轴 |
序号 |
标准值 |
X轴 |
Y轴 |
Z轴 |
|
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
（kV/m） |
||
|
1 |
0.5 |
0.65 |
0.8 |
1.01 |
7 |
3.5 |
4.55 |
5.6 |
6.99 |
|
2 |
1 |
1.3 |
1.6 |
2.02 |
8 |
4 |
5.2 |
6.4 |
8.01 |
|
3 |
1.5 |
1.95 |
2.4 |
3.02 |
9 |
5 |
6.5 |
8 |
10.1 |
|
4 |
2 |
2.6 |
3.2 |
4.03 |
10 |
6 |
7.8 |
9.6 |
12.1 |
|
5 |
2.5 |
3.25 |
4.01 |
5.05 |
11 |
8 |
10.4 |
12.8 |
16.1 |
|
6 |
3 |
3.9 |
4.8 |
6.01 |
12 |
10 |
13 |
16 |
21 |
以上测试数据为环境温度23℃，相对湿度为70％，电场为标准1～10kV/m，对三维探头的不同方向，测试仪所读数据。
二、工频电场校准数据分析
1．根据表一测试数据，有一维和三维两种探头。不管那种探头，相对湿度在50％～78%之间变化。当相对湿度大于60％时随着湿度增加，测试值相对于标准值误差增大，并且呈现递增趋势；三维探头比一维探头递增趋势大；一维探头在相对湿度65％以下，误差逐步稳定，而三维探头相对湿度在60％以下，相对误差才逐步稳定；三维探头在不同方位，不同湿度相对误差不一致。依据表一数据绘制曲线图可以形象说明，具体见图2。

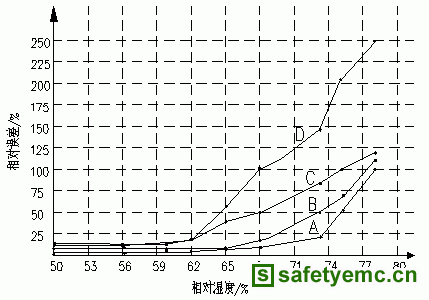

图2 工频电场强度校准测试湿度与相对误差曲线图
说明：曲线A:一维探头 B:三维探头X方向 C:三维探头Y方向 D:三维探头Z方向
