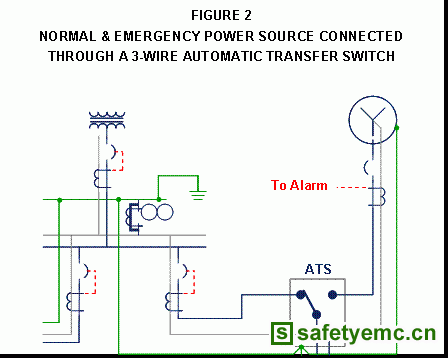

图2显示了如何利用三线自动转换开关将设施连接到普通或紧急电源。这个例子中,普通电源在服务接入端有中性点接地点。在自动转换开关处,普通电源相导线接的负载标明了应接到普通电源,中性线接到中性总线,地线接到ATS的接地总线。在自动转换开关处,紧急电源相导线接的负载标明了应接到紧急电源,中性线接到中性总线,地线接到ATS的接地总线。

         图2 通过三线自动转换开关连接的普通及紧急电源系统

    当紧急电源处不需要使用接地保护装置时,紧急电源被视为非分离电源系统。在非分离电源系统中,中性线在普通电源和紧急电源中都是很常见的,并通过自动转换开关实现断开。

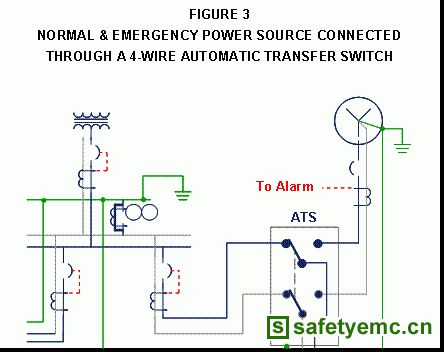

    如果运营者要求或选择在紧急电源处安装接地保护装置,那么必须采用四线自动转换开关连接普通和紧急电源(图3)。如果在紧急电源处安装接地保护装置,但是没有采用上述的连接,将会导致接地保护装置误动作。在普通电源的中性点到地和紧急电源的中性点到地间共享电流引发了这些问题。


            图3 通过四线自动转换开关连接的普通及紧急电源系统

 图3所示的例子显示了普通电源在服务接入端采用中性点接地。在自动转换开关处,普通电源相线和中性线都连接着标识为普通电源的负载,地线连到自动转换开关的接地总线;而紧急电源相线和中性线连接着标识为紧急电源的负载,地线连到自动转换开关的接地总线。

    当在紧急电源处要求使用或安装接地保护装置时,必须连接紧急电源以测试接地故障全电流。为满足该要求,在紧急电源处必须有中性点到地连接及分离设计系统。在分离电源系统中, 中性线不常用于普通电源和紧急电源,通过自动转换开关将其断开。
