此外，这些硅共模滤波器的ESD保护动作非常快，能够提供±15 kV接触放电的ESD保护，优于反应动作更慢的压敏电阻ESD保护方案。压敏电阻较慢的响应时间会使接口的电压更高，可能损坏ESD器件旨在保护的产品。在0.5 mm间距的塑料封装中，这些硅共模滤波器与最流行的接口标准兼容及匹配，能够通过HDMI 1080p 24位全彩色信号，而不会损及信号质量。

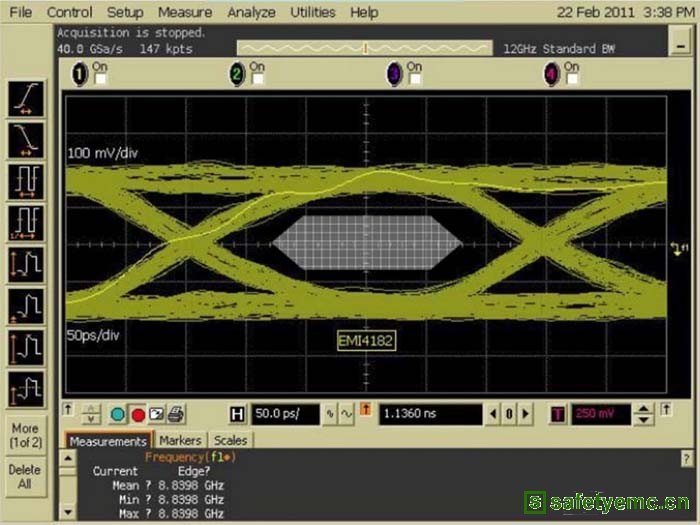

图5：安森美半导体EMI4182硅共模滤波器在HDMI 1.4环境下的信号完整性演示

总结

智能手机中的高带宽应用越来越多，而且手机设计中也在使用尺寸更大、分辨率更高的显示屏，从而带来数据传输方面的挑战。使用现有传输技术会导致并行数据线路数量增多，但无法满足空间限制，因为消费者仍然想要纤薄小巧的手机设计。这就驱使数据传输从并行线路转向串行线路，但同时为设计工程师在解决电磁干扰（EMI）问题上增添了许多挑战。有利的是，安森美半导体推出了集成共模EMI滤波和ESD保护的系列高集成度IC，如EMI2121、EMI4182及EMI4183等。与基于铁氧体或陶瓷的共模滤波器相比，这种高集成IC在无线频谱范围内为手机频率提供更深的衰减曲线，配合智能手机及数码相机等应用的高带宽连接需求，同时提升系统可靠性、减少元件数量及降低成本。
