三、LED晶圆静电量测模组系统组装与测试结果

    完成高压产生器交流电压调变电路设计制作如图4，使用高压探棒实际量测交流电压振幅峰对峰6.26kV－最大交流振幅:3.13kV，测试验证结果直流电压值最大值8.08kV ，于8kV电压经由短路输出端短路电流测试于放电电阻:1500 Ω +/- 1%条件下，峰值电流达5.46A (理论值:8000/1500=5.33)。完成LED静电点测模组规格验证于静电电压4Kv并于以下测试条件:

    (1)常温、常湿、大气环境下

    (2)测试探棒:频宽大于1 GHz电流探棒

    (3)充电电容:100 pF +/- 10% (effective capacitance)

    (4)放电电阻:1500 Ω +/- 1%

    重复量测HBM短路峰值电流5次结果如下:

    峰值电流量测理论值2.66A于一小时后峰值电流2.70A，偏移量1.5%，满足测试规范峰值电流2.40~2.96A@4kV与HBM负载短路上升时间2.0~10ns@4kV。

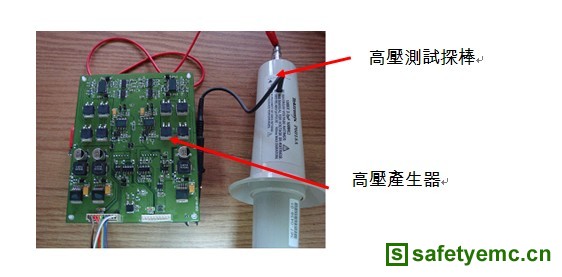

图4 高压产生器完成电路模组

    四、结论

    本文对所开发高速大动态范围LED晶圆静电量测模组，使输出电压可涵盖规范静电分类之最小电压250V至最大电压8000V大动态范围﹔并缩短低电压切换至高电压上升时间至80ms以内，未来将进行小型试量产与至客户端进行耐久测试，并视商品化需求进行修改，以达高速与大动态范围LED晶粒线上检测与分类目的。于应用方面除可用于LED静电测试外主，搭配探针点测技术可应用于半导体BGA、CSP(Chip Scale Package)、FC(Flip Chip)微小元件晶圆静电测试。进一步应用包括可用于X-ray Tubes、Photomultiplier Tubes、Electron Beam Focusing等。
