2．2 系统连接示意图

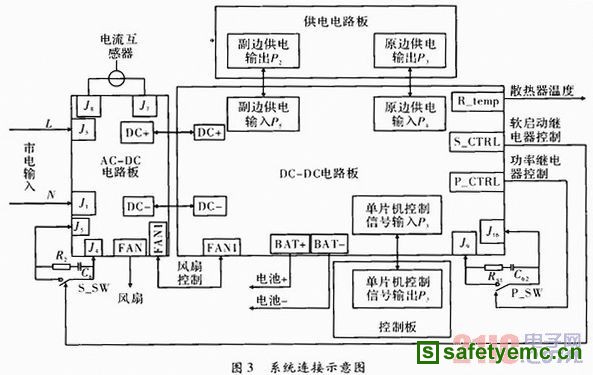

    如图3所示，该充电器系统主要由4块电路板组成，其中包括AC-DC电路板，DC-DC电路板，供电电路板和控制板。各电路板间的接口连接示意图如图3所示，交流市电输入AC-DC板，经桥式整流后，由DC+、DC-两个连接端子与DC-DC板上的DC+及DC-端子相连接。DC-DC电路板上主要实现前级的APFC变换以及后级的半桥式变换，实现铅酸电池的无损伤快速充电。BAT+和BAT-分别连接铅酸电池的正极和负极，整个电路系统的供电由供电电路板提供，其中DC-DC电路板通过副边供电输入端P5、原边供电输入端P4与内部供电板相连接，而整个充电过程的控制及显示信号由DC-DC板上的单片机控制信号输入接口P3与控制板进行信号传递。对于一些外挂元件，由P_CTR1控制信号与功率继电器的控制线相连接，S_CTRL与软启动继电器的控制线相连接，FAN与机壳上的交流风扇相连接，P_SW为整个系统功率回路的通断接口，Rtemp则为散热器温度检测传感器的接口。

3 仿真与分析

      采用Hypelynx电路仿真软件，对系统最可能出现EMI问题的DC-DC变换部分进行建模。目前Hyperlynx是应用最为广泛的电路完整性与电磁兼容性仿真软件。具有操作容易、易于掌握的特点。可以在PCB制作之前尽可能地发现并解决隐藏的信号完整性和电磁兼容性问题，最大限度地减小产品设计失败的概率，提高电路系统工作的可靠性，从而缩短开发周期，降低开发成本。HyperLynx的。BoardSim支持信号完整性分析、串扰分析和电磁兼容性分析。本节以充电系统中DC-DC变换部分的PCB设计为例，对其关键网络进行仿真分析，根据前面提出的设计方法，利用Boardsim分析设计中的信号完整性、电磁兼容性和串扰问题，生成串扰强度报告，区分并解决串扰问题。

    3．1 仿真设置
    对设计好的PCB文件，先将其转换成HYP格式的PCB文件，再进行布线后的信号完整性和电磁兼容性仿真。

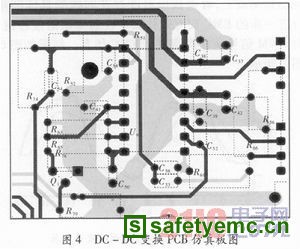

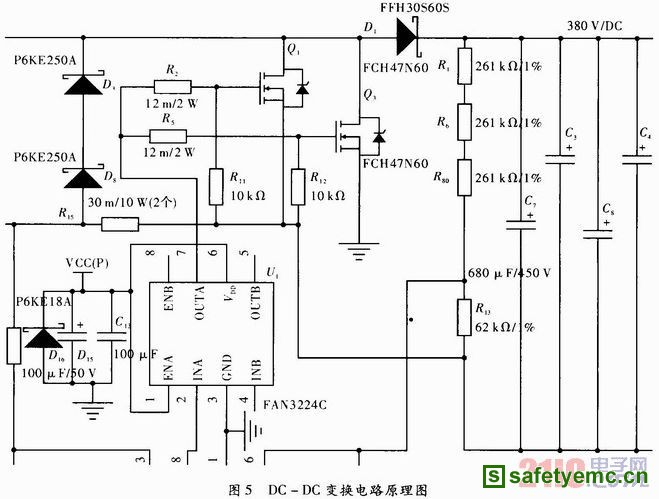

如图4，图5所示是图3中DC-DC变换电路HYP格式下的PCB文件及其原理图，以此PCB为例，进行电磁兼容性的交互式批处理仿真，并对其中核心网络进行EMI辐射仿真。

原DC-DC变换电路的PCB板图是利用Protel绘制而成。在进行实际仿真操作时，需要先将其转换成为pcb layout能够识别的格式，再利用layout自带的工具转换成为HYP格式的PCB文件，为下一步的仿真做准备。
