电路板电磁兼容各国测试项目防治技巧与抑制

   2014-02-06 安规与电磁兼容网5260

了解各国法规及标准以通过测试

除了各种抑制技巧外,量测也是EMI防治过程中重要的一环。余晓锜对此表示,EMI量测绝大部份是使用频谱分析仪(Spectrum Analyzer)及接收器(Receiver),而EMS因是产品耐受性测试,所以必须在符合国际法规的环境下执行测试,目前坊间有许多实验室均可执行EMS标准测试。

要通过测试,首先必须了解各国对于EMC的法规及相关标准要求。余晓锜指出,目前全球较重要的EMC标准包括:台湾BSMI(CNS13438)、中国大陆CCC(GB4943)、日本VCCI、韩国MIC、美国FCC(Part 15)、欧盟CE(EN55022)、纽澳C-Tick(ANS3548)等等,EMS的要求标准则主要有韩国MIC(引用EN55024)和欧盟CE(EN55024)。

目前各国所引用的EMC和EMS测试项目则分别如下表一、二:

0001

表一:各国EMC测试项目一览


0002

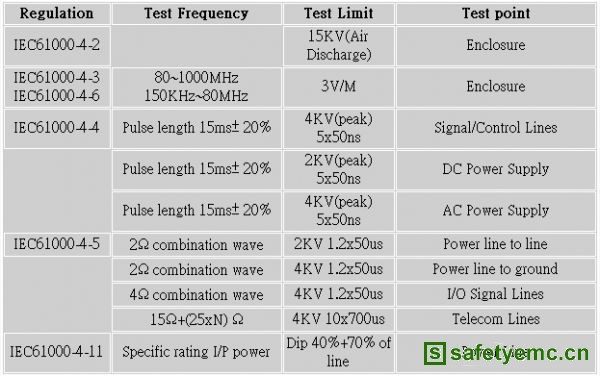

表二:各国EMS测试项目一览

 以最低成本符合国际规范将成最大挑战

虽然以一般消费性电子资通讯产品而言,并没有特定类型产品的EMI会特别严重,不过以学理及经验来看,余晓锜指出交流供电产品的EMI问题会比直流供电产品严重,处理上也较为复杂;此外,多层板产品的EMI问题也会比层数少的产品较容易处理。

不过,对于台湾电子厂商面临的最大EMC问题,余晓锜认为不在于技术而在于成本。因为在激烈的市场竞争下,产品成本是各家厂商最优先考虑的重点,往往牺牲了技术上应有的设计考虑来迁就成本要求,例如原本以四层板设计可获致最佳EMI抑制效果,就可能因成本考虑而改用防治效果较差的两层板。

余晓锜表示,一般EMC防治成本约占产品总体材料成本的15%~10%,而这中间的空间就需要看设计者的经验来决定费用降低的幅度,所以如何在最低成本的艰困条件下,完成符合国际EMC规范的产品,将是未来台湾电子厂商的研发或EMC工程师所面临的最大挑战与课题。

 «上一页   1   2   下一页»
