静电放电抗扰度检测

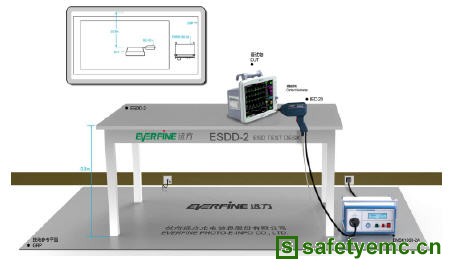

静电放电试验模拟了操作人员直接触摸UPS时对设备的放电以及放电对设备工作的影响，或操作人员在触摸邻近设备时对所关心设备的影响。累计的静电电荷会产生高达几千伏的电压，一方面会引起UPS中半导体等器件的损坏，造成设备永久性失效，也会引起UPS近场电磁场变化，造成设备的误动作。图4为杭州远方公司根据GB/T 17626.2-2006/IEC61000-4-2: 2008[5]和GB 7260.2-2009/IEC 62040-2:2005[1]等标准要求设计的EMS61000-2A UPS静电放电测试系统，最高静电电压可达30kV，涵盖标准4kV接触放电、8kV空气放电测试要求。

图4 UPS静电放电分析测试系统

浪涌（冲击）抗扰度试验

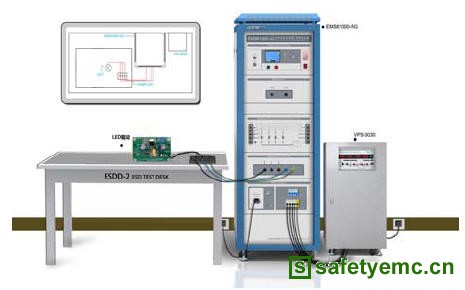

UPS除了作为骚扰源外还可以起到隔离作用，可以将瞬间间断、电压波动等电网干扰阻挡在负载之前，不仅可以使负载对电网不产生干扰又可以使电网中的干扰不影响负载，从而起到良好的隔离作用。自然界的雷击、电源系统切换、设备接地网或接地系统间的短路等都可能会对该环境下UPS形成浪涌冲击，若UPS不具备良好的浪涌（冲击）抗扰度不但不能起到隔离作用严重时还会导致设备失灵和损伤。因此GB/T 17626.5-2008/IEC 61000-4-5:2005[6]和GB 7260.2-2009/IEC 62040-2:2005[1]等标准对UPS的抗浪涌冲击性能检测和评估作出了明确规定。UPS雷击浪涌测试用系统如图5所示，系统主要设备为杭州远方公司EMS61000-5G全自动多功能雷击浪涌发生器，它在受试设备供电电源上耦合一个浪涌尖峰，最高值可达15kV，浪涌电压的波前时间和半峰值时间为1.2μs/50μs，为浪涌抗扰度性能测试提供一个准确、理想的依据。

图5 UPS雷击浪涌测试系统

3 小结

随着UPS技术的不断发展，对其EMC测试的标准也日趋完善，相应的测试设备也亦发展成熟。UPS厂商应按照产品特点，根据国际国内标准的发展要求，选择相应的检测方案对UPS的特性进行全面表征和评价，这不仅可以提高UPS整体质量，还有利于进一步规范UPS产品的发展。
