4   实用新型的电磁兼容性(EMC)测试设备

4.1  EMSCAN电磁干扰扫描系统

采用阵列探头和电子扫描技术的近场测量系统，能获取被测物完整电磁场信息的测量系统，集EMC诊断和EMI测试为一体的电磁兼容综合测量系统。

(1) 独特的EMC诊断系统

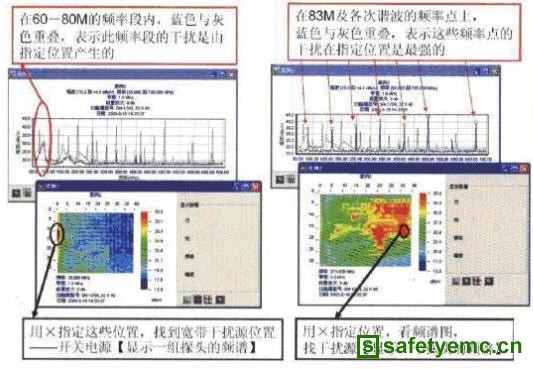

    由1218个探头组成的阵列扫描器，实时看清电磁场，精确定位窄带和宽带电磁干扰源[见图2(a)所示]，解决各类EMI问题；能实时显示EMS测试对被测物内部电路的影响，快速解决EMS问题；快速准确评估机箱的屏蔽性能，能帮助工程师迅速积累正确的解决EMI/EMS问题的经验。

 图2  (a) 独特的EMC诊断系统示意图

（b）为EMI预兼容测试系统示意图

   ⑵ 主要特征

    最宽频率范围的近场测试工具：50kHz-4GHz，具有频谱扫描、空间扫描、频谱/空间扫描，天线扫描等功能；具有单次扫描、连续扫描、同步扫描等方式，具有峰值保持功能；

高速扫描，利用连续扫描和峰值保持功能，能捕捉到一般手段所无法测量到的瞬态电磁干扰；频谱/空间扫描能一次测量获取被测物完整电磁场信息，能迅速准确定位电磁干扰源；全方位测量任意体积和重量的被测物，包括PCB、电缆、机箱、机架等；呈人字形交叉排列的专利电磁场阵列扫描器，能测量各个方向的电磁场；功能强大的后台分析和处理能力，可以把测量结果和PCB的光绘文件叠加在一起显示。

    ⑶ EMI预兼容测试功能

    图2（b）为EMI预兼容测试系统示意图。配套LISN(线路阻抗稳定网络)/电流探头/吸收钳/天线等附件后，EMSCAN能进行准确、高效的EMI预兼容测试，具有背景信号自动识别功能，特别适合企业在普通实验室进行精确的EMI预兼容测试。

    EMSCAN控制软件的ASM(天线扫描模块)，用于电磁预兼容测试。能依据CISPR 11/14/15/22/25/GJB152A-CEl02进行传导发射测试。依据CISPR 11/14/22/25/GJB1 52A-REl02进行功率或者辐射发射测试。

4.2  Langer近场探头

    这是电磁兼容工程师必备的基本工具，多达19个各种形状的探头，可以完成几乎所有的电磁场测试任务：具有多种分辨率的探头，实现从粗略定位到精细定位；低成本高性能；频率范围覆盖100kHz-3GHz；适用于检查机箱泄漏、PCB内部电磁场分布、电缆上的电磁场分布等；使用简单，携带方便。

    近场探头的用途：主要应用于查找干扰源，判定干扰产生的原因；可以检测器件或者是表面的磁场方向及强度；可以检测磁场耦合的通道，从而调整连接器或者元器件的位置；可以检测PCB附近的磁场环境。

    为了降低干扰，寻找到真正的干扰源或者是其传播的途径是非常有必要的。通过近场测量可以很方便的实现定位的功能，甚至可以精确到IC引脚以及具体的走线。图3（a）所示为环形探头，分辨率从1mm到25mm，适合检测机箱泄漏、电流方向等，检测电缆及元器件连接处等产生的磁场。图3（b）所示为检测IC引脚的磁场分布，检测IC下面或宽导体的圆形磁场。


                       图3（a）环形探头               （b）为检测IC引脚的磁场分布示意
