最新版的灯具产品国际标准CISRP 15:2018版于2018年2月16日已发布,相比旧版的CISPR 15:2013+A1:2015版,主要变化如下:
1. 删除了插入损耗测试的要求以及原来相关的附录A;
2. Table4、Table5、Table6增加了针对ELV灯的电源端口、以及除了电源端口外的线缆的传导干扰限值表格要求;

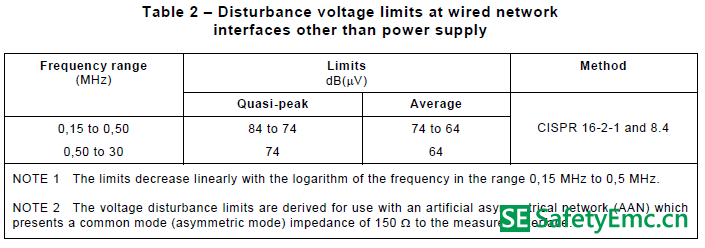

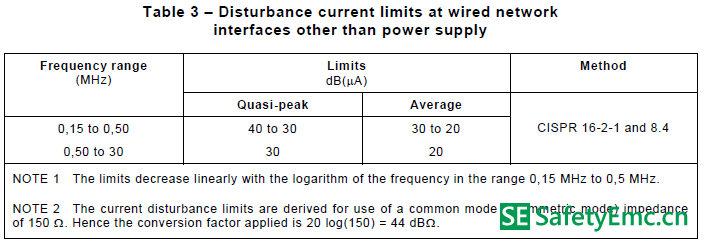

3. 对于有线网络端口的传导干扰限值,进行了以下改动(详见标准Table 2& Table3):
① 名称由控制端更新为有线网络端口;
② 增加了使用电流探头进行测试的限值,并明确表明了只要满足骚扰电流或骚扰电压其中之一便可认为该有线网络端口的传导干扰满足标准要求;

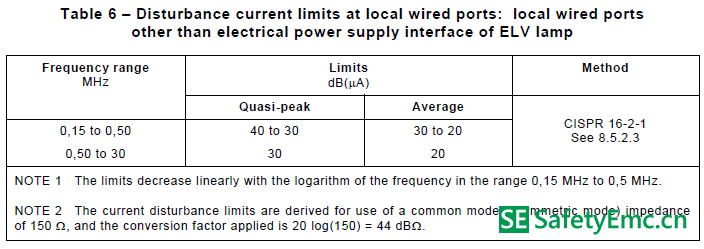

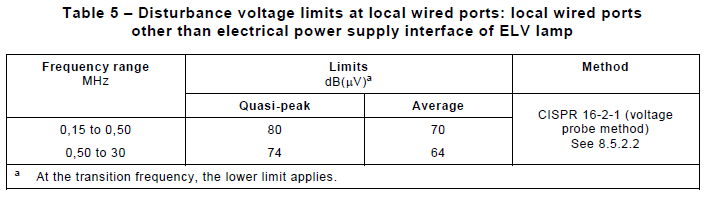

4. 对于本地有线端口的传导干扰限值,进行了以下改动(详见标准Table5 & Table6):
① 名称由负载端改为了本地有线端口;
② 增加了使用电流探头进行测试的限值,并明确表明了只要满足骚扰电流或骚扰电压其中之一便可认为该本地有线端口的传导干扰满足标准要求;
5. 引用了新的评估辐射骚扰的测试方法:CDNE法,该测试方法将取代原有的CDN法;
6. 规定了若需要使用CDNE法去评估辐射骚扰测试,产品的内部工作频率必须≤30MHz,并且产品尺寸应该控制在3m*1m*1m(长宽高)内。
7. CDNE法的测试限值(QP/准峰值)更加严格:

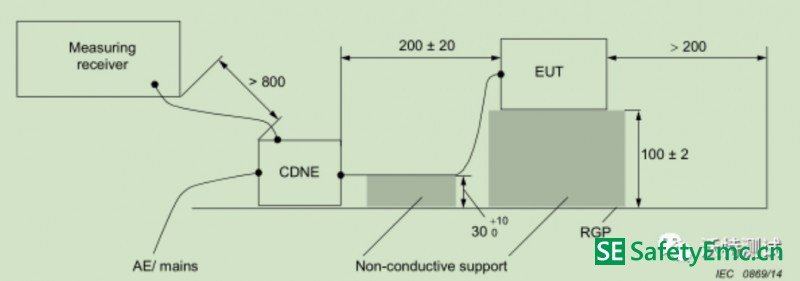

8. CDNE法的测试布置:
9. 除了CDNE法,辐射骚扰测试还增加了300MHz~1GHz的限值要求,具体如下(QP/准峰值,3米半电波暗室):

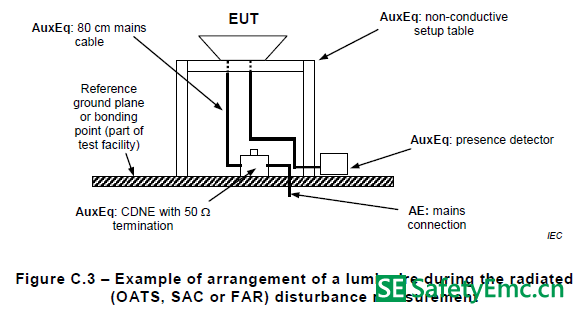

10. 空间辐射骚扰布置,增加一个CDNE为待测物供电:
11.对于环形天线辐射骚扰测试,新增了对于尺寸>1.6m的产品,可以根据CISPR16-1-4中的方法,在开阔场或半电波暗室中使用60cm的环形天线置于3m的环境中进行测试,该测试方法可以替代3m以及4m大小的环形天线测试;
该种测试方法的限值如下所示(QP/准峰值):

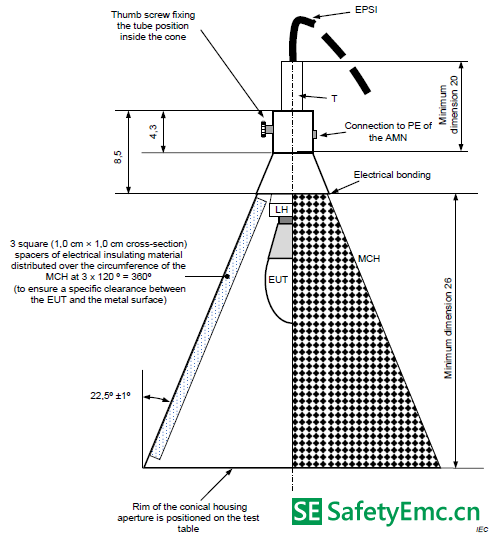

12. 锥形罩面板上的开孔发生了改动,具体如下:

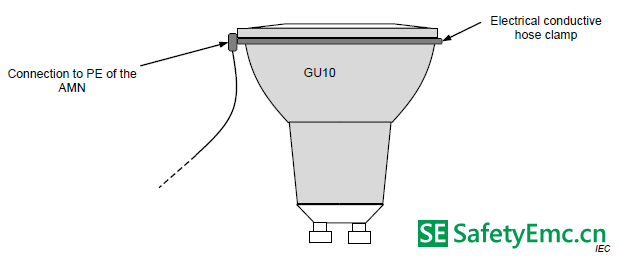

13. 对于使用GU10灯头的自镇流灯,在进行传导骚扰测试时,锥形罩或者灯头本身必须要与人工电源网络的地相连,如下方示意图所示:
14. 修正了部分灯具类产品测试前所要求的老化时间,并明确指明了使用LED/OLED技术的灯具类设备,测试前并不需要进行了老化。
