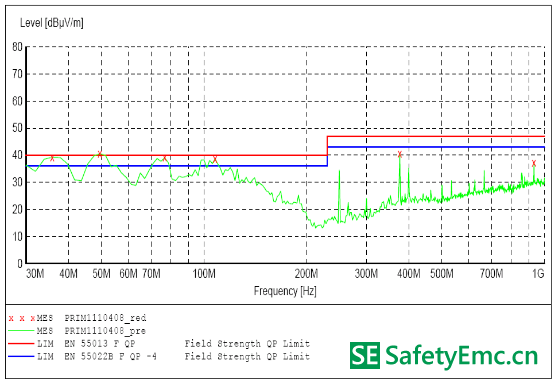

一、原始测试数据

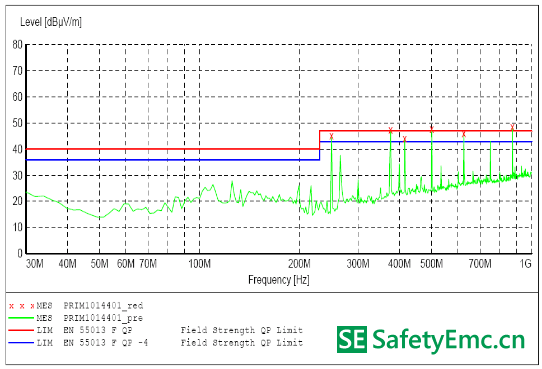

图 1 水平方向 250MHz、375MHz、500MHz、625MHz、750MHz、875MHz频点会较Margin

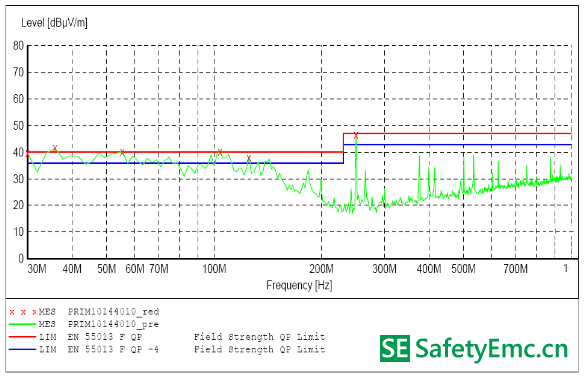

图2 垂直方向 30-110MHz很margin

二、整改思路

1. 原因分析

(1). 水平部分上述频率均是125Mhz的倍频，从下述RJ45网口的clock(TX&RXClock 100base-tx)

(2). 低频部分，从图上分析像是电源引起的。在电源在线加上1个core，并没有改善,但把网线 去除，低频就改善很多。

总结： 去除网线，结果很好，插上网线，就很差。这些fail点全部由网口设计引起的。

2. 对策处理

(1) 在原理TR+/TR- TX+/TX- 增加濾波电容，有预留位置，一个一个的试，试到最小一个是33pF。测试图如下：

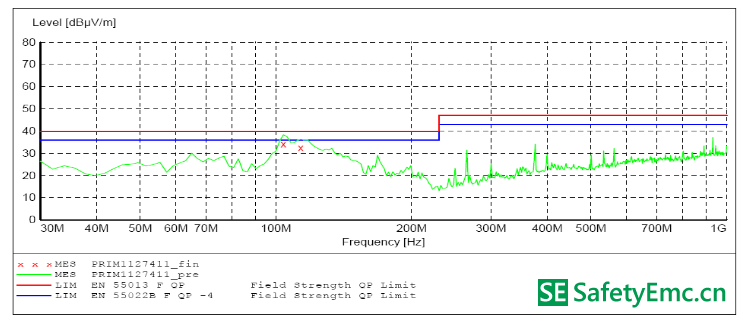

图 3

图 4

对策后，高频改善很大，但垂直低频效果依然很差。

查看网络变压器，采用不同的变压器比较：

旧变压器(低频差)

新变压器(低频好)

旧压器和新变压器的区别：

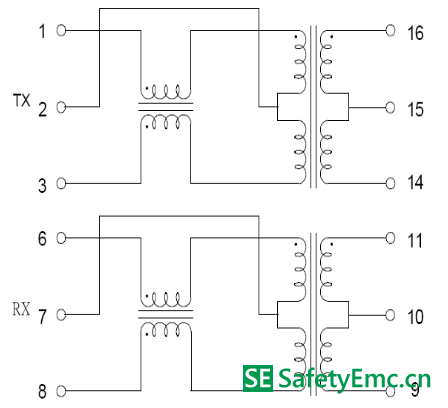

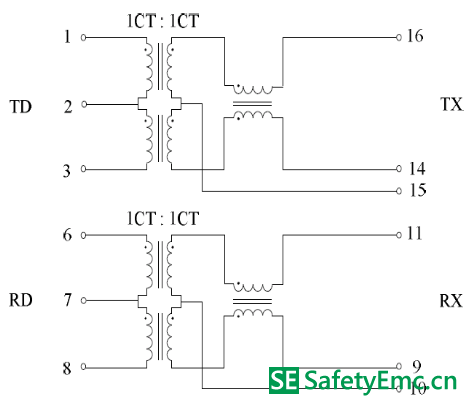

1)从原理图可以看出，旧变压器的CMC在前面TX:P1-3 RX:P6-8,P2,P7为中心抽头，Transformers 在后面 TX: P16-14 RX:P1-9,P15,P10为中心抽头, 新变压器：Transformers 在前面 TX: P1-3 RX:P6-8,P2,P7为中心抽头, CMC在后面P16-14 RX:P11-9,，P15,P10为中心抽头；

2)从电性评估:旧变压器的TX:P1-3 RX:P6-8的DCR参数为1.2 Ωmax, TX:P16-14 RX:P11-9的DCR测试为0.8Ωmax; TX:P16-14 RXP11-9的DCR参数为1.2 Ωmax；

3)从材料评估：新变压器使用了更好的抗干扰材料(EMI图可以看出)。

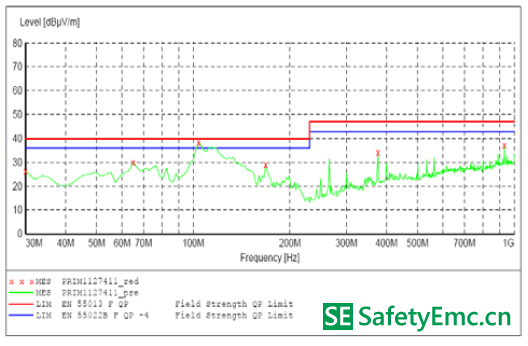

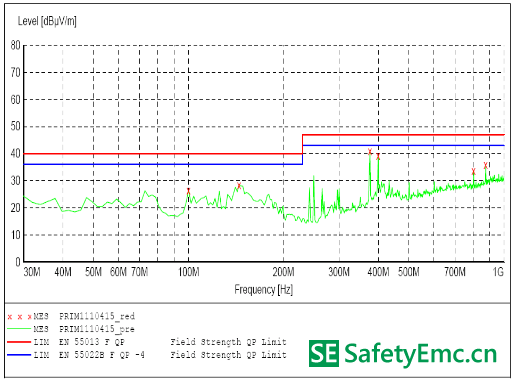

测试EMI图形如下：

图 5

图 6

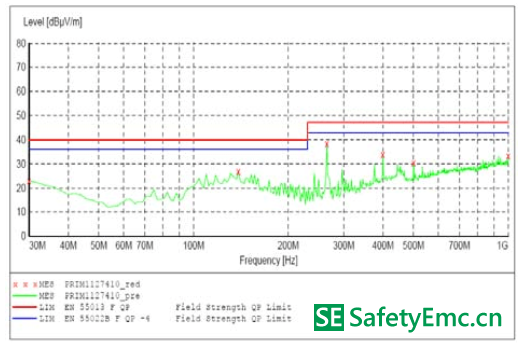

读点QP：

图 7

结论：所有点均有5dB以上的margin，我又重新验证了4台，结果也都有5dB以上的裕量。因增加了33pF 电容和更换了网络变压器。
测试眼图结果如下：

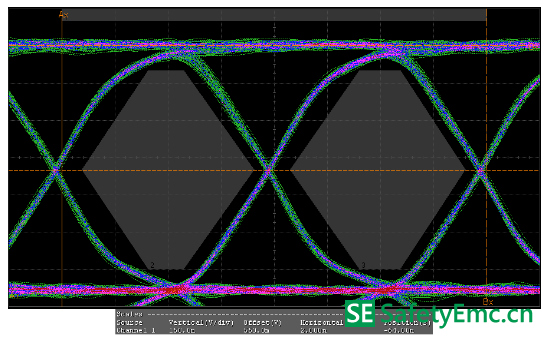

图 8

最终结论：
1. 在TR+/-，TX+/- 各增加33PF 电容到地；
2. 更换网络变压器。
