PD快充电源的传导辐射超标整改案例分享

   2023-12-23 安规与电磁兼容网9180

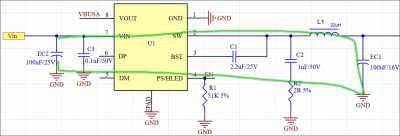

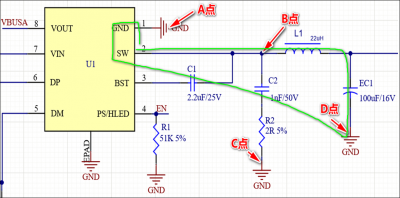

与实践相结合,通过整改发现C点靠近芯片1脚,有效缩短了吸收环路的面积,改善了辐射。不仅如此,在Buck电路中这两个功率环路也要 尽可能的小,优先级大于RC吸收回路:

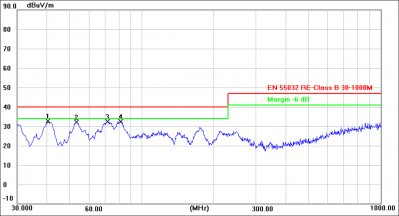

下图为最终的辐射整改数据,未增加任何成本下,不读点余量大于7dB。


辐射整改总结:
1.功率环路尽可能的小,输入靠近上管预留贴片电容到地,缩短上管功率回路;
2.Buck电感右端预留贴片电容到地,缩短下管功率回路;
3.吸收回路靠近下管的地,缩短RC吸收回路;
4.PCB画板的时候,可在C1串一个电阻,预留位置方便整改辐射;
5.板子上有两种DC-DC芯片,且开关频率不一致时,注意地的共模电流处理;
6.输入输出加共模或串磁珠是下下策,增加成本的方法尽量少用;
7.SW动点尽量不要放到板边,最好用地包围;
8.下管MOS增加RC吸收,比在上管MOS加吸收更有效果;
9.辐射余量是在画板布局的每一个细节中一个dB一个dB累积抠出来的(控制芯片内部设计布局除外)。
