当今的虚拟暗室系统，是最新的EMI测试系统，它具有独一无二的频率同步及相位锁定功能，是一个双通道、多端口EMI接收机，符合CISPR-16标准要求。
其虚拟暗室系统接收机使用两套时间与频率都同步的通道同时去接收一个复杂系统中的信号，用来进行电磁发射的测量和电磁干扰源的定位。虚拟暗室系统把先进的数字信号处理技术(DSP)引入到了EMI测量中，能通过算法准确滤除背景噪声，得到被测设备(EUT)实际的准确的电磁辐射情况。CASSPER不仅能滤除一般的背景噪声，还能精确提取与背景噪声相同频率的EUT信号。即使背景噪声的幅度或者频率被调制了，其背景噪声滤除性能也不会下降。虚拟暗室系统也能滤除来自多个地方的背景噪声。能在市内区域精确测量电子设备的电磁发射。
系统组成
系统由双通道EMI接收机、高性能计算机、双通道高速DSP卡(内置于计算机)、天线、近场探头以及测量软件等组成,见图4(a)所示。
从图4(a)可见该系统的接收机有A／B两个通道，每个通道都在接收机的前面板上设有二至四个端口，不同频段的天线可以接到不同的端口上，系统可以对不同频段的天线进行自动切换。接收机把收到的信号经过中频处理后，由AD变换器转换为数字信号，再由计算机内部的高速双通道DSP卡对两个通道的数据按照有专利技术的算法进行数据处理，最终由计算机进行分析、存储、显示、打印等处理。

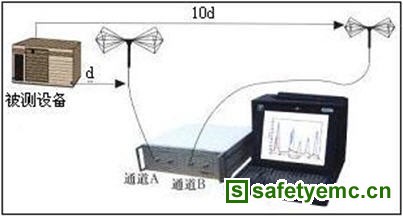

图4(a) 虚拟暗室EMC测量系统
普通环境下的电磁预兼容测试
在被测设备(EUT)的前方一定距离(d)处放置一天线并连接到通道A，负责接收来自EUT以及背景共同作用的信号。另外一个天线则放置在离EUT较远的地方，其距离至少是d的十倍，并连接到通道B，负责测量来自整个背景的噪声情况。
同步的双通道EMI接收机，可以保证背景信号能同时被接收机的两个通道分别收到．从而可以将收到的共同具有的背景噪声记录下来并滤除掉，这就创建了一个虚拟的第三个测量通道，这种测量方法可以很真实地反映被测设备的电磁辐射情况。
系统在“消除”背景噪声方面．采用了”时间／频率／相位”同步识别技术，通过相位识别，把背景噪声用傅立叶计算方法剔除掉,并能提取被调制的EUT的信号，也能提取与背景噪声频率一致的EUT信号,见图4(b)所示。

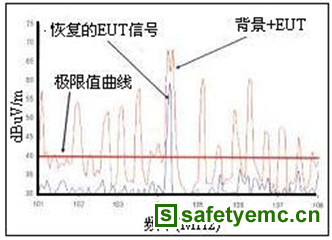

图4(b) ”时间／频率／相位”同步识别技术应用示意图
这种测试方法允许背景噪声是不稳定的，如果背景噪声在测试场地是“均匀”的，则测试结果能与标准EMC场地的测试结果保持基本一致。而在实际测试中，”背景噪声均匀”的环境是很容易找到的。
定位辐射源的测试
相同频率的两个信号，未必来自同一信号源。在定位辐射源的测试中，通道A接到一个放在EUT附近的远场天线或者电流卡钳，探测EUT产生的电磁干扰，通道B连接一个近场探头。移动通道B的探头，通过两个信号的相关性来确定辐射源的位置。这就意味着即使不同的几个发射器发出同样频率和幅度的信号，系统也可以加以区分．从而准确定位干扰源。
该系统由于它能通过时间／频率／相位来识别两个天线接收到的信号的相关性，所以在EMI定位方面，它能找到真正使远场测试不合格的干扰源位置。找干扰源的时候，一个显示窗口上同时显示远场数据(天线收到的信号)和近场数据(探头收到的信号,能在产生相同频率的多个位置中找出与远场信号相关联的位置，可以为工程师节约大量的时间，能应用于从板级设计一直到系统级设计。
4、EMC诊断实施举例
4.1在通过EMC预测量发现设备(或分系统)的EMC问题后，可以借助一些诊断工具进一步定位EMC问题，这有助于测试(设计)工程师有针对性的提出EMC对策，顺利解决已经发现的EMC问题。以下介绍当前使用比较普遍的84105EM诊断系统。
其系统功能为用于表面电流、插槽、电缆和集成电路的磁场辐射测量；其系统组成由三EMC分析仪、近场探头和前置预放三部分组成；而系统特点：对环境没有特别要求(不需要屏蔽室或暗室)，可测频段宽，测量精度高，只配置了磁场探头，操作简单、价格较低。
