从图4可以看出，400W涂荧光粉玻壳的高压汞灯，可见光辐射占16.8%，紫外辐射占3.7%，红外辐射占56.5%，传导和对流占23%。

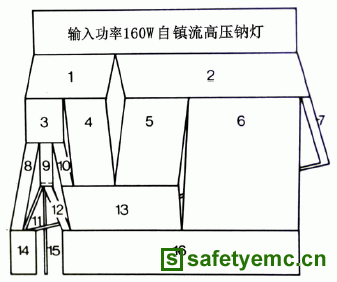

160W自镇流高压钠灯的能量平衡的例子如图5所示。


1. 放电管功率50W； 2. 灯丝功率110W； 3. 放电正柱功率24W； 4.电极热损失26W；
5. 来自灯丝的红外辐射37W； 6. 传导和对流损失67.5W；
7. 来自灯丝的可见光辐射5.5W； 8. 来自放电的可见光辐射7.5W；
9. 来自放电的紫外辐射9W； 10. 来自放电的红外辐射7.5W；
11. 来自荧光粉层得可见光辐射1.5W； 12. 红外辐射7W；
13. 来自放电加上灯丝的总的红外辐射70.5W； 14. 总的可见光辐射14.5W；
15. 紫外辐射0.5W； 16. 总的红外加上传导和对流145W。

图5 160W自镇流高压钠灯的能量平衡


从图5可以看出，160W自镇流高压钠灯，可见光辐射占9.1%，紫外辐射占0.3%，红外辐射占48.4%，传导和对流占42.2%。

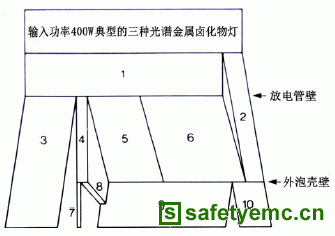

典型的三种光谱金属卤化物灯的能量平衡的例子如图6所示。

1. 放电正柱功率364W； 2. 电极热损失36W； 3. 可见光辐射97W；
4. 来自放电的紫外辐射15W； 5. 来自放电的红外辐射98W；
6. 放电正柱的热损失154W； 7. 紫外辐射5W； 8. 红外辐射10W；
9. 总的红外辐射237W； 10. 传导和对流61W。
图6 典型的三种光谱金属卤化物灯的能量平衡

从图6可以看出，400W典型的三种光谱金属卤化物灯，可见光辐射占24.25%，紫外辐射占1.25%，红外辐射占59.25%，传导和对流占15.25%。

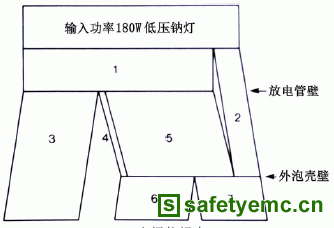

180W低压钠灯的能量平衡的例子如图7所示。


1. 放电正柱功率158W； 2. 电极热损失22W； 3. 可见光辐射63W；
4. 红外辐射5W；5. 放电正柱的热损失90W； 6. 总的红外辐射62W； 7. 传导和对流55W。
图7 180W低压钠灯的能量平衡

从图7可以看出，180W低压钠灯，可见光辐射占35%，红外辐射占34.5%，传导和对流占30.5%。

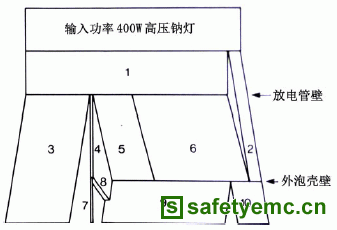

400W高压钠灯的能量平衡的例子如图8所示。


1. 放电正柱功率376W； 2. 电极热损失24W； 3. 可见光辐射118W； 4. 紫外辐射2W；
5. 红外辐射80W； 6. 放电正柱的热损失176W； 7. 紫外辐射1W； 8. 红外辐射1W；
9. 总的红外辐射221W； 10. 传导和对流60W。
图8 400W高压钠灯的能量平衡

从图8可以看出，400W高压钠灯，可见光辐射占29.5%，紫外辐射占0.25%，红外辐射占55.25%，传导和对流占15%。

总的来说，高压汞灯的红外辐射占14.3%~65%，传导和对流占20%~68.7%。高压钠灯的红外辐射占20%~55.25%，传导和对流占15%~42.2%。金属卤化物灯的红外辐射占30.2%~59.25%，传导和对流占15.25%~37%。低压钠灯的红外辐射占34.5%，传导和对流占30.5%。
