欣灵ST3PA-C电子式时间继电器 HHS5-C 延时继电器

一、欣灵ST3PA-C 电子式时间继电器 HHS5-C 通电延时继电器 AC220V概述：
ST3P系列电子式时间继电器是引进日本富士电机株式会社全套专业制造技术生产的新颖时间继电器，具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动化控制的场合作延时控制之用。

HHS5（ST3P）系列超级时间继电器（以下简称继电器），适用于交流50Hz、工作电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预置的时间接通或分断电路。
本系列继电器具有体积小、重量轻、精度高、延时范围宽，性能好、寿命长等优点，可广泛应用在自动化控制电路中作延时控制之用，本系列继电器可与JSZ3系列继电器等同互换使用。

二、欣灵ST3PA-C 电子式时间继电器 HHS5-C 通电延时继电器 AC220V适用范围：
ST3P系列电子式时间继电器是引进日本富士电机株式会社全套专业制造技术生产的新颖时间继电器，具有体积小、重量轻、延时精度高、延时范围广、抗干扰性能强、可靠性好、寿命长等特点，适用于各种要求高精度、高可靠性自动化控制的场合作延时控制之用。

三、欣灵ST3PA-C 电子式时间继电器 HHS5-C 通电延时继电器 AC220V使用说明：
ST3P系列时间继电器多档式规格具有四种不同的延时档，可以由时间继电器前部的转换开关很方便地转换。当需要变换延时档时，首先取下设定旋钮，接着卸下刻度板（2板），然后参照铭牌上的延时范围示意图拔动转换开关，再按原样装上刻度板与设定旋钮，转换开关位置应与刻度板上开关位置标记相一致。

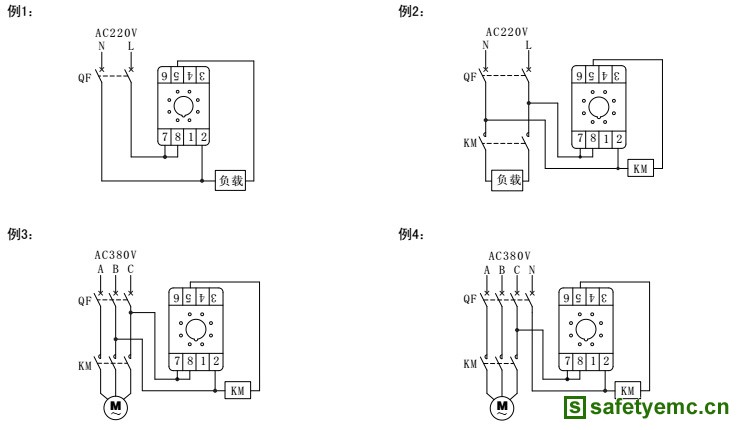

1.按照继电器罩壳标签上的接线图，参考第九条电路举例将产品接入控制电路中。
2.调整电位器，预置好延时时间，接通电源，继电器开始按第四条对应工作时序运行。
3.HHS5（ST3PA）、HHS5C（ST3PC）、HHS5G（ST3PG）系列产品均为四档时间范围可选择（见延时范围表），设定方式见第七条。
4.由于产品设定时间是由电位器设定的，且电位器均为非线性的，故用户在选用延时规格时应按标称值的2/3至最大值此段选用，避免用大的延时规格设定小延时时间造成时间偏差大。
注1：HHS5F（ST3PF）、HHS5F1（ST3PFT1）、HHS5F2（ST3PFT2）通电时间应不小于2s。
注2：HHS5F（ST3PF）复位控制端（3、4）在断电延时过程中接通，继电器释放，恢复到初始状态，复位端切勿输入电压或接地，以免损坏产品。
注3：HHS5K(ST3PK)信号控制端（3、4）闭合时间应大于50ms，从控制端（3、4）断开时刻起，继电器开始延时，延时至预置时间，继电器释放，且控制端切勿输入电压或接地，以免损坏产品。

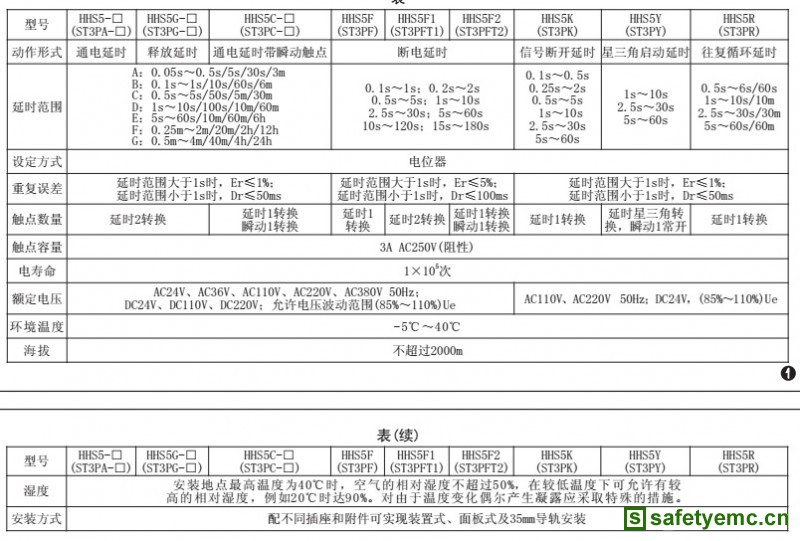

四、欣灵ST3PA-C 电子式时间继电器 HHS5-C 通电延时继电器 AC220V主要技术数据：
