2　光电隔离技术的应用

2.1　微机接口电路中的光电隔离
微机有多个输入埠，接收来自远处现场设备传来的状态信号，微机对这些信号处理后，输出各种控制信号去执行相应的操作。在现场环境较恶劣时，会存在较大的噪声干扰，若这些干扰随输入信号一起进入微机系统，会使控制准确性降低，产生误动作。因而，可在微机的输入和输出端，用光耦作接口，对信号及噪声进行隔离。典型的光电耦合电路如图2所示。该电路主要应用在“A／D转换器”的数字信号输出，及由CPU发出的对前向信道的控制信号与模拟电路的接口处，从而实现在不同系统间信号通路相联的同时，在电气通路上相互隔离，并在此基础上实现将模拟电路和数字电路相互隔离，起到抑制交叉串扰的作用。

对于线性模拟电路信道，要求光电耦合器必须具有能够进行线性变换和传输的特性，或选择对管，采用互补电路以提高线性度，或用V／F变换后再用数字光耦进行隔离。

2.2  功率驱动电路中的光电隔离

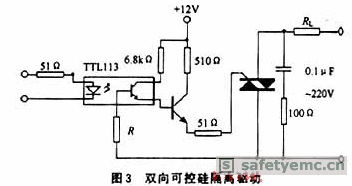

在微机控制系统中，大量应用的是开关量的控制，这些开关量一般经过微机的I／O输出，而I／O的驱动能力有限，一般不足以驱动一些点磁执行器件，需加接驱动接口电路，为避免微机受到干扰，须采取隔离措施。如晶闸管所在的主电路一般是交流强电回路，电压较高，电流较大，不易与微机直接相连，可应用光耦合器将微机控制信号与晶闸管触发电路进行隔离。电路实例如图3所示。

在马达控制电路中，也可采用光耦来把控制电路和马达高压电路隔离开。马达靠MOSFET或IGBT功率管提供驱动电流，功率管的开关控制信号和大功率管之间需隔离放大级。在光耦隔离级—放大器级—大功率管的连接形式中，要求光耦具有高输出电压、高速和高共模抑制。

2.3　远距离的隔离传送

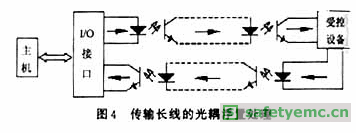

在计算机应用系统中，由于测控系统与被测和被控设备之间不可避免地要进行长线传输，信号在传输过程中很易受到干扰，导致传输信号发生畸变或失真；另外，在通过较长电缆连接的相距较远的设备之间，常因设备间的地线电位差，导致地环路电流，对电路形成差模干扰电压。为确保长线传输的可靠性，可采用光电耦合隔离措施，将2个电路的电气连接隔开，切断可能形成的环路，使他们相互独立，提高电路系统的抗干扰性能。若传输线较长，现场干扰严重，可通过两级光电耦合器将长线完全“浮置”起来，如图4所示。

长线的“浮置”去掉了长线两端间的公共地线，不但有效消除了各电路的电流经公共地线时所产生噪声电压形成相互窜扰，而且也有效地解决了长线驱动和阻抗匹配问题；同时，受控设备短路时，还能保护系统不受损害。
