3．1．2 开关变压器输出滤波器设计

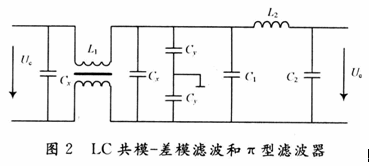

　　良好的滤波技术对于开关电源的EMl具有明显的效果。在开关变压器输出端接入LC共模一差模滤波和π型滤波器(如图2所示)，来抑制开关电源中的EMI干扰。Cx为电源跨接电容，滤除共模干扰信号，常用陶瓷电容或聚脂薄膜电容，取0．22～0．47μF；Cy为旁路电容，滤除差模信号，在4 700 pF以下，电容量过大会影响设备的绝缘性能；L1是共模线圈，由两个绕在同一个高导磁率磁芯上的绕组组成，感量为几十mH。调整电感、电容，使谐振频率与干扰频率相近或接近干扰频率的中心频率。对频率很高的电磁干扰，可以使用三端电容或穿心电容进行滤波。

　另外，Cx及Cy的引线和连接地引线应尽量短，以使接地阻抗尽量小，噪声能经过电容旁路到地线；滤波器尽量靠近输入端口。避免滤波器输入输出发生耦合，而失去滤波作用。

　　3.l.3 采用MOS型开关集成电路

　　采用STR6651 MOS型开关集成电路，它是一种多数载流子运动的半导体器件，所需要的驱动功率小，则驱动电路的元器件电磁辐射的能量小。另外，该开关集成电路内含脉冲尖峰吸收电路，使得尖峰干扰大为减少。

　　3．2 音频/视频的EMI设计

　　3．2．1 采用具有滤波连接器的电缆

　　在音频/视频设计中，最薄弱的EMI设计环节为连接设备的电缆。普通屏蔽电缆是金属编制网，上面的孔洞会在高频时产生泄露，不能满足对于高频干扰的屏蔽。为此采用了带有滤波连接器的电缆，在每个连接器的孔上面安装了一个低通滤波器，消除了信号线上面的高频干扰。从而减小了电缆上面的辐射。

　　3．2．2 在音频/视频输出口串接EMI器件

　　不同的EMI器件，其高频衰减频率不同，其参数选择应根据EMI试验确定。例如在DVD-1000播放器中，音频EMI的参数为：在100 MHz时，Z=(1 000±250)Ω。这样，输出信号的高频能量大大减小，即高频干扰大大减小。

　　3．2．3 音频／视频输出的布线

　　为降低接地电阻，消除分布电容的影响，音频/视频输出RCA座采用大面积接地，其接地端和金属外壳相连；同时加强对视频D/A、音频D/A的设计，使之输出信号中的高频谐波分量很小。

　 3．3 PCB板的EMI设计

　　在器件的布局上注意EMI设计，各功能电路以核心芯片为中心，相关元件布置在核心芯片周围；各功能电路信号流畅，尽量减少信号回流的现象；干扰器件尽量远离键板、遥控接收板等I/O端口和连接线；各信号连接线不能跨过干扰很大的电路；合理安排复位电路、时钟电路，要尽量靠近器件引脚；合理安排滤波电容的位置，滤波电容要尽量靠近需要滤波的器件引脚等。

　　在PCB板布线中，模拟和数字电路一定要在其功能区域内走线，优先布重要器件及重要信号(时钟/地址/数据/复位线等)以确保这些连线最短；晶体振荡器的金属外壳要良好接地，晶振器件下面不得走信号线；对于连接线端子、I/O端口的EMI器件一定要放置在连接线端子、I/O端口傍，且信号走线一定要先经过 EMI器件再到端子等。
