综合波发生器中电压和电流波形是受试设备输入阻抗的函数。当浪涌信号加到受试设备上，由于被试品中安装的保护器件动作，或者受试设备输入端产生飞弧和击穿，使得受试设备输入端的阻抗可能产生变化，为了评价受试设备的性能，确保综合波发生器所特有的1.2/50μs电压波和8/20μs电流波是必须的。此外，标准规定开路输出电压波和短路输出电流波的幅度误差均为±10%。以上这些是对综合波发生器的考核依据。

1.2  交/直流电源线的耦合/去耦网络

    交/直流电源线耦合/去耦网络中的耦合部分被用来将综合波发生器的浪涌信号传送到受试设备的交/直流 电源线上，进而进入受试设备电源部分。网络中的去耦部分则用来防止施加在受试设备上的浪涌信号进入电网，去影响电网中的其他用电设备的正常工作。

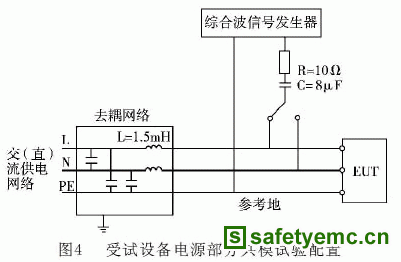

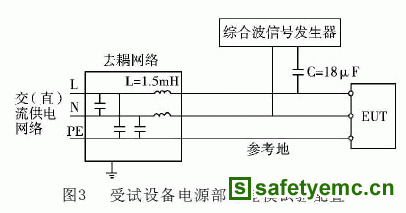

    从图3图4可见耦合/去耦网络的额定参数是：耦合电容C为18μF（用于差模试验）或9μF（另外再串联10Ω的电阻，用于共模试验）；去耦电感L为1.5mH。




     关于耦合/去耦网络置入后对波形发生器的影响，在IEC61000-4-5∶1995标准的6.3.1节中指出：“除了浪涌发生器本身的输出外，还有耦合/去耦网络的输出，其所有波形的定义以及试验发生器的其他参数均由6.1.1节来规定”。在同一标准的6.1.1节中又指出：“对于专门的试验条件应包括附加的电阻（10Ω或40Ω）以增加要求的等效源阻抗”。“这时和耦合/去耦网络相连的开路电压波和短路电流波不再是1.2/50μs和8/20μs（综合波）波形了”。在该标准6.3.1节的注释中进一步指出：“当信号发生器阻抗根据配置要求从2Ω增加到12Ω或42Ω时，耦合网络输出的试验脉冲持续时间可能会明显变化”。

    对于耦合/去耦网络的去耦性能，在IEC61000-4-5∶1995中只提到：“当受试设备没有与去耦网络连接时，在未加浪涌线路上的残余浪涌电压不应超过最大所施加电压的15%”。“当受试设备、供电网络未与耦合/去耦网络连接时，在去耦网络电源输入端上的残余浪涌电压不应超过所施加电压的15%，或电源电压峰值的两倍，两者中取大者”。这两段话实际上是浪涌试验设备制造商对去耦电容选择的依据（标准没有规定共模和差模电容的实际值）。
