1.3  波形校验问题

    从上面对综合波发生器及其耦合/去耦网络的叙述，可以得出如下结论：1.标准对综合波发生器的输出波形有明确规定，开路状态下的电压波为1.2/50μs ；短路状态下的电流波为8/20μs。其间由发生器的内阻将电压波形的峰值与电流波形的峰值联系起来，发生器的内阻规定为2Ω。2.由于耦合/去耦网络的参入，特别是标准提到了当耦合电容的支路中串联电阻以后（如按图4要求进行共模试验），在耦合/去耦网络输出端的波形会有明显变化。

    事实上标准还是忽略了耦合电容担负的隔直电容的作用，以及它对耦合/去耦网络输出端波形的影响（因为标准从来没有确切提到在耦合/去耦网络输出端波形参数的允许范围）。从图1的综合波发生器简图可以看出，它的开路电压波和短路电流波都是通过储能电容CC直接对电阻和电感放电来形成的，所以波形中必然含有直流分量。而耦合电容的隔直作用却阻止了直流分量的通过，因此在耦合/去耦网络输出端的波形（相对于发生器的直接输出波形）发生变化是肯定的，只是在耦合电容支路中串进电阻以后的波形变化更加明显。

1.4  综合波经过耦合/去耦网络后对输出波形的新规定
    就发生器和耦合/去耦网络来说，在标准修订稿中最关键的一点是提出了要在耦合/去耦网络的受试设备端口上来校验电压和电流波形（包括波形的前沿和半峰值持续时间）。这时在发生器的输出端（不是在耦合/去耦网络的输出端上）的测量值可以有30%的负冲。试验时，浪涌发生器的输出和耦合网络的输出端子要接到有足够带宽、且有足够电压容量的测量系统去，以便监视开路电压的波形。在AC.和DC.电源线配置的耦合/去耦网络输出端的开路电压波形与耦合模式（线-线或线-地）有关。上述耦合电路的参数是：线-线（差模试验）为18μF ；线-地（共模试验）为9μF＋10Ω。

    去耦电感由模拟发生器的制造商选择，但在额定电流下，耦合/去耦网络在受试设备端口处的电源压降应小于10%。同时，去耦电感的值不应超过1.5mH。

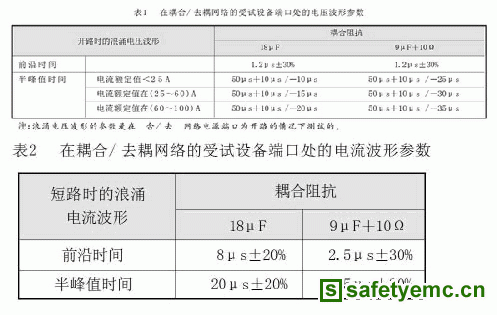

    为了避免在耦合/去耦网络上有不希望产生的电压降落现象出现，当电流＞25A时，耦合/去耦网络中的去耦元件（去耦电感）的值要适当减小，因此，开路电压波形的半峰值时间允许按照表1和表2中所规定的参数进行变化。



    标准修订稿中所提出的上述内容是非常重要的，因为耦合/去耦网络与发生器配合使用时，耦合/去耦网络在一定程度上也就成了发生器的负载。由于发生器产生的波形相对静电与脉冲群是比较缓慢的，电压波为1.2μs / 50μs，电流波为8μs / 20μs，这意味着这些波形所包含的谐波成分不算太高，因此，去耦网络中由电感形成的感抗值也有限，这必然使耦合/去耦网络成为发生器负载中不可忽视的部分，而且这个负载将同时参与综合波中的电压和电流波形的形成。显然这与单独由发生器自己形成电压波和电流波是两个完全不同的概念，因此，在耦合/去耦网络的被试设备端口处的波形发生变化是不可避免的。草案中表1和表2给出了波形变化的允许范围，这一规定实际规范了不同品牌仪器在制作上的误差；同时也增加浪涌试验时试验结果的可比性和重复性。
