浪涌抗扰度试验标准化的新进展

   2007-07-18 3650


3.1.1 使用电容器的耦合/去耦网络

    对于非屏蔽的不对称I/O线路,当耦合电容对该线路的功能没有影响时,可以采用此法。

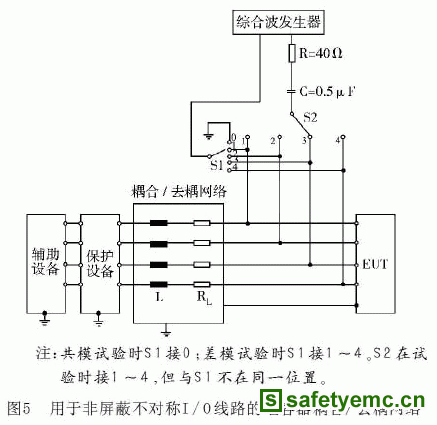

    耦合线路见图5所示。线路中的去耦电路为R=40Ω,C=0.5μF ;去耦电感L=20mH。


3.1.2 使用箝位元件的耦合/去耦网络

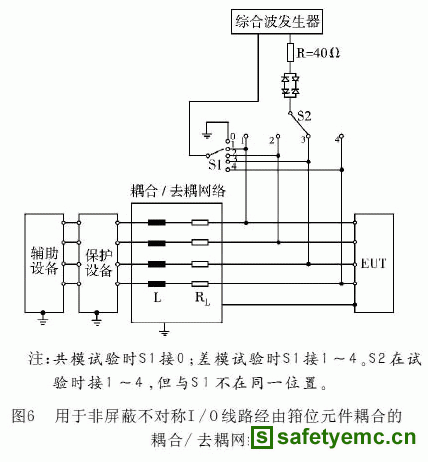

    寄生电容很小的箝位元件,能用到许多I/O线上。在图6中,用一个箝位元件代替了图5中的耦合电容。注意箝位元件的箝位电压必须选得足够低(刚刚大于被试线路的最大工作电压).耦合/去耦网络中的参数是:耦合电路的阻抗为R=40Ω,再加上所选箝位元件本身的阻抗;去耦电感L=20mH。



    输出到受试设备处的脉冲波形取决于脉冲的幅度,以及箝位元件本身的特性,所以无法规定波形的值及其容差。
