微机保护装置控制接口设计

微机保护系统的控制接口由I/O接口和微型继电器组成，典型电路是将分合闸继电器分成2级，第1级控制第2级。第2级控制主回路的分合闸接触器。原理框图如图1所示。

2级继电器有利于隔离主回路的分合闸接触器通断产生的干扰。

合闸指令执行顺序为：OUT1→OUT2→OUT4。分闸指令执行顺序为：OUT1→OUT3→OUT4。如果I/O接口直接由CPU控制，当CPU受干扰程序跑飞或CPU芯片出故障使I/O接口失控，正巧产生分合闸所需的电平时，继电保护控制出口就不可避免地发生误动。

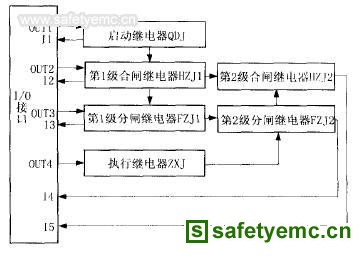

图1　继电保护控制出口原理

 因此，继电保护控制出口的闭锁和冗余度设计是防止控制出口误动的关键所在。严格监视分合闸多重命令的执行顺序，不允许无序分合闸命令通过，是防止控制出口误动的根本措施。分合闸多重命令的有序执行，可以看作一个状态变化序列，用CPLD状态机对这个状态序列进行监控，就能杜绝无序状态的通过，实现控制出口的无干扰控制。

基于CPLD状态机的抗干扰控制接口设计

设计一个基于DSP的高压开关柜微机综合保护系统时，用一片CPLD芯片实现图1所示的I/O接口，并设计一个有限状态机，对状态输入I1，I2，I3进行监控，状态机输出作为总分合闸命令的允许和禁止信号。基于CPLD的微机保护控制接口如图2 所示。

图2　微机保护的CPLD控制接口

分合闸多重命令的状态编码

状态机有3位二进制输入，共有23=8种状态。采用二进制编码方式(Binary coded)将控制接口的初始状态S0到所有可能的状态变迁，列成一张编码表，如表1 所示。状态编码表是编写VHDL程序的基础。

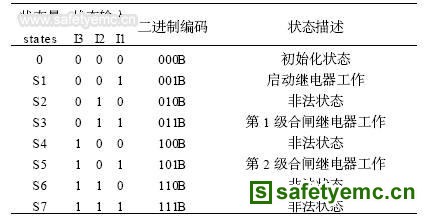

表1　微机保护控制接口状态机编码表

状态机设计

状态机的时钟频率为5MHz。复位信号/Reset来自DSP微机保护装置的系统复位信号，对状态机的状态初始化。
