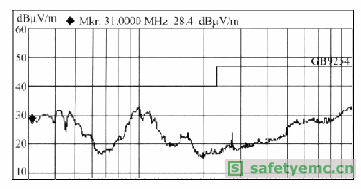

整流二极管使用肖特基二极管，其阳极套铁氧体磁珠(φ3.5×φ1．3×3．5)，直流输出线缆用铁氧体磁环绕(φ13．5×φ7.5×7)2.5 圈且靠近出口处。整改后辐射干扰最大处下降了约lOdB，但40MHz 和100MHz 处余量较小，准峰值测试仅有5dB 裕量。考虑到认证过程繁琐，周期长，而且各个认证检测服务中心之间允许有2～3dB 的误差，产品的预测应在6dB 以上的裕量为合适，如图8 所示。

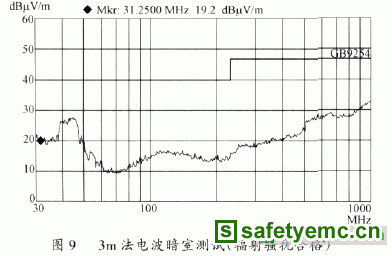

铁氧体磁珠、铁氧体磁环的使用对骚扰源噪声的抑制有了较大改善，如仍还不能满足要求，只好采用屏蔽措施，在输入输出之间用2mm 厚的铝板隔离，以切断通过空间耦合形成的电磁噪声传播途径。结果辐射骚扰噪声裕量达到了12dB 以上，抑制噪声效果相当明显。通过以上措施大大降低辐射骚扰噪声电平，如图9 所示。

3m 法电波暗室与IOm 法电波暗室测试规定限值的转换：由于标准GB9254 认定ITE(信息技术设备)在10m 测量距离处得到辐射骚扰限值，而较多的EMC 检测服务中心是在3m 电波暗室内测试，因为场强大小与距离成反比，所以在3m 法中测得的噪声电平比在10m 法时的噪声电平值要下降10 dB。

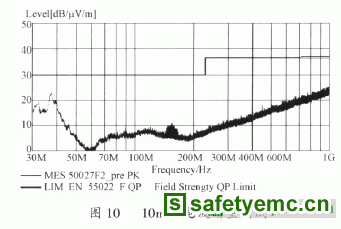

图4、图8、图9 是由3m 法电波暗室测得，其辐射骚扰限值为30～230MHz 准峰值限值40dB，230～1000MHz准峰值限值47dB。图10 是由10m 法电波暗室测得，图9 与图lO 比较，辐射噪声波形相差不多。仅在儿个频率点的噪声电平略有增加。

3 结语

经过以上的整改后，再次测试l80W 电源的电磁兼容完全达到了设计要求。在电源设计初期解决EMI 问题，结构尚未定型，可选用的方法多，有利于降低成本。

除以上所述的抑制措施外，还有其它一些方案，但设计方案都要兼顾电源成本。
与EMI 相关的因素多且复杂，仅做到上述的几点是远远不够的，还有接地技术、PCB 布局走线等都是很重要的。电磁兼容的设计任重而道远，我们要不断进行研究，以使我国的电子产品电磁兼容水平与国际同步。
