5 检测举例与分析
利用CP、VP和基于LISN分别测量各种型号的29英寸彩电,15英寸彩显,和UPS电源输出端口电流和电压的谐波分量,具有代表性的测量结果见表1。把基波分量的电流(电压)值看成100%,其余的数据为占基波分量百分比。
表1中:I-THD表示电流的总谐波含量;V-THD表示电压的总谐波含量。从表1中看到:开关电源中电流的谐波干扰是主要矛盾,而电压谐波干扰比电流谐波干扰小得多,因此,抑制开关电源的传导干扰主要是抑制电流的谐波干扰。

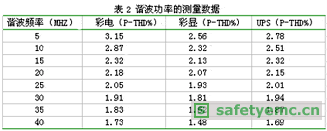

表2为彩电,彩显,和UPS电源输出端口的谐波功率的测量数据(基波分量的功率值看成100%,其余的数据为占基波分量百分比)。P-THD表示各次谐波功率的谐波含量。
6 结 束 语
电力网络与电气设备互相的传导干扰,是电磁干扰的主要形式。对传导干扰的测量技术研究,具有十分重要的实际意义。在传导干扰的测量过程中,不但要有一定的电磁兼容理论基础,也需要丰富的实际测量经验。本文对开关电源电气设备传导干扰检测技术的研究具有实际应用意义。
参考文献
[1] 蔡仁钢:电磁兼容原理设计和预测技术[M],北京:北京航空航天大学出版社 1997 132—138。
[2] 曹才开 、 王韧:开关电源EMI的虚拟仪器测量[J],深圳:电源世界,2002年第8期53—54,38。
[3] 李凤祥:谐波抑制和无功率补偿技术的研究与应用[J],上海:电气自动化,2002年2月44—46。
[4] Liu .D: Wide Band AC Power Line Characterization,IEEE Trans on Consumer Electronics,1999,45(4)[R]1087—1097.
