图3：PCB中的非意愿天线
PCB上一些没有端接的表面走线或埋在下面的走线可以变成非意愿鞭形天线。在不同电位势下的走线片段可以因不良布局而变成振子天线。同时，PCB的导电层可作为双极天线的另一条腿，而板子本身会被耦合到电场中。
D类音频放大器
由于自身的效率很高，D类音频放大器很快就在消费电子设备中获得了广泛的应用。D类音频放大器通过输入的模拟信号来调制一个高频方波，该方波的频率可以是固定的也可以是可变的，甚至可以是随机脉冲。低通滤波器用来过滤信号中的高频内容以及恢复原始音频信号。在没有滤波器的拓朴中，扬声器本身的电感会被合并成滤波器的一部份。脉冲宽度调制(PWM)是一种普遍的D类拓朴技术，它采用固定频率的波形，并通过改变工作周期在低通滤波器后面产生出一个移动平均信号(图4)。

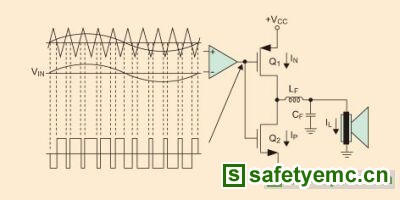

图4：PWM是一种普遍的D类拓朴技术
采用开关拓朴的好处很明显，例如：高效率、低功耗和易散热。不过，增加效率并不是没有代价的。为了提升效率，需要采用一个锐利且变换迅速的方波。但由于光谱能量高度集中在方波的边沿，这会导致数字系统中的问题再现。同时，可能会出现一些过激，使波形在短时间超越最高和最低的电压。过激使在输出光谱产生出额外的高频量，并对EMI和音频性能造成不良影响。
对抗EMI
要消除EMI，需要在电路设计时整合电气工程师、电路板布局工程师和制造工程师的力量，合力研发出一个最佳的PCB设计。要处理好EMI的问题，通常应在PCB设计时注意：
1. 在会出现电压波动的电源和接地间放置去耦电容器。如果随便放置电容器会恶化EMI问题；
2. 电源层应与电路板的边沿保持一定距离；
3. 避免在接地或电源层内切断走线，否则可能会造成非意愿针孔；
4. 对所有的高频时钟线路提供足够的端接；
5. 为电路板连接器提供适当滤波；
6. 良好的PCB设计可避免出现环路天线。环路天线可以使正向和反向的电流都在定义好的路径上传导。
另外，还可以通过抑制天线的电流来制止辐射。
