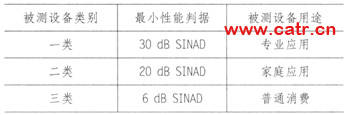

表1连续抗扰度测试最小性能判据
(1)一类设备:用于专业应用的无线语音链路设备、无线话筒及相关辅助设备。
(2)二类设备:用于家庭应用的无线音频设备、无线话筒、耳内监听设备及相关辅助设备。
(3)三类设备:用于普通消费用途的无线语音设备、无线话筒、无线耳机及相关辅助设备。
由于语音信号的传输是无线语音链路设备和无线话筒的主要功能,而对于电磁兼容测试而言,不同的试验布置可能会导致不同的试验结果。因此,YD/T1312.5针对该类设备的特性制定了相应的与音频信号传输相关的试验布置的规定。
通信测试仪表的输入输出信号一般为电信号或光信号。对于无线语音链路设备而言,在测试时,需要将声音信号转化为电信号。
对于使用一体化或专用拾音器的发信机(见图3),在测试时可以使用声学管等声学耦合设备注入测试调制信号(见图4)。

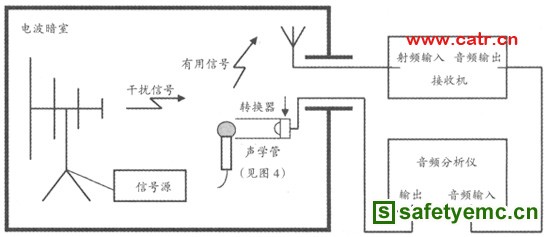

图3一体化天线的发信机测试配置

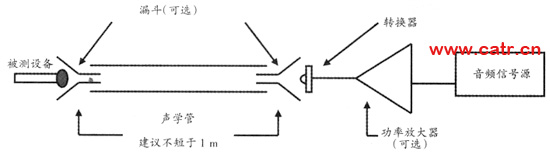

图4声学耦合夹具示意图
如果被测设备的音囊是可以更换的,制造商需要声明被测设备提供的可换音囊的类型,如:机械型、电子型、电容器型。测试时只需测试一种类型的可换音囊。但是发信机相关的测试需要在可换音囊最灵敏的输入下进行测试。
对于不使用一体化或专用拾音器的发信机,在测试时测试信号应通过制造商提供的最长的电缆以电信号的形式注入到最敏感的输入端口(见图5)。

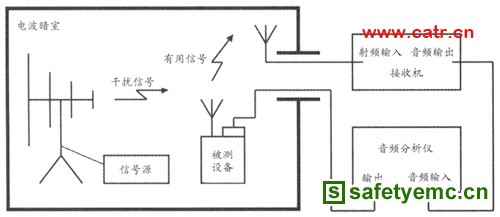

图5一体化天线的发信机测试配置(电信号输入)
如果被测设备为数字音频输入输出,测试信号应由模拟信号转换为数字信号输入,如图5所示。
在进行抗扰度测试时,建立通信连接的有用信号应从位于试验环境之外的设备传送至位于试验环境之内的天线,以避免加扰信号对测试系统的干扰。对于非一体化天线设备,建立通信连接的有用信号可以使用适合的屏蔽缆或波导从天线连接器引出。产生试验有用信号的试验辅助设备也应位于试验环境之外。
2、YD/T1312与国际同类标准的差异
YDT1312系列标准在制定过程中始终遵循以下原则:积极采用国际先进标准,并考虑中国国情进行适当修正,积极根据技术发展提出前沿性指标要求。在这一方针的指导下,YD/T1312系列标准的各项测试指标与国际相关标准相比,无论从测试项目上还是测试指标上都优于国际相关标准。YD/T1312与欧标ETSIEN 301 489的具体指标差异见表2。

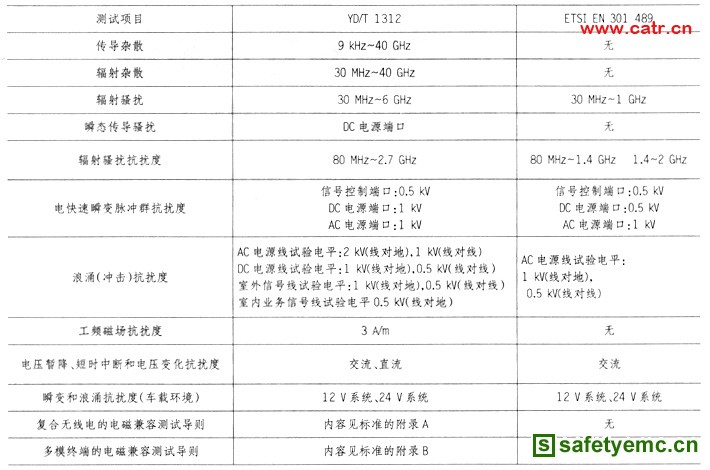

表2YD/T1312与EN301489的具体指标差异
通过表2的比较,我们可以看到从测试项目上,YD/T1312增加了专门适用于无线通信设备的传导杂散和辐射杂散测试,并且考虑到某些专用的无线通信设备可能包含磁敏感器件,增加了工频磁场抗扰度测试,并根据中国无线通信设备的特殊需求,专门编写了两个附录分别对复合无线电设备的电磁兼容测试和多模终端的电磁兼容测试提出了一般性导则建议。
