图 3. 典型的频率转换器和远程混合配置。

PNA-X 测量接收机每秒可获得超过 40 万个数据点，是远场天线区域应用的理想选择。极快的数据处理能力非常适用于那些使用有源阵列天线，因此需要进行大量数据采集的应用。由于有了更快的数据采集速度，测试的时候就可以选择较窄的 IF 带宽，把测量灵敏度显著提高的同时不会增加总的测量时间。

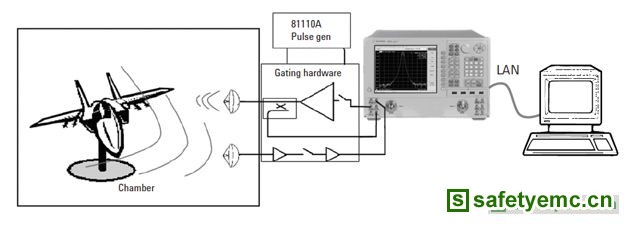

大功率脉冲常用于 RCS 测量中，以克服由于低器件反射导致的损耗和双向传输路径损耗。因此， PNA-X RCS 配置可能需要进行接收机选通，以避免传输脉冲射频信号的过程中接收机过载（参见图 4）。

图中英文：
Chamber    消声室
81110A Pulse gen    81110A 脉冲发生器
Gating hardware    选通硬件
LAN
图 4. 使用 PNA-X 网络分析仪的典型的 RCS 测量配置。

使 PNA-X RCS 配置更加完美的其他特性包括：
- 将信号源和接收机集成到相同的仪器中（可选择频率范围），这在 RCS 应用中是非常经济高效的。
- 每条测量迹线可提供 10 万个数据点，这为 RCS 测量提供了极长的无混叠顺向分辨率。
- PNA-X 具有可拆卸的硬盘，可满足数据安全的需求。

总结
考虑到当前日益复杂的天线体系结构与技术，快速而精确的天线测量并确保其满足技术指标会变得极富挑战性。Agilent PNA-X 天线测量接收机可以应对这些挑战，它具有所需的速度、精度、测量灵敏度和灵活性，非常适用于近场、远场天线和 RCS 测量应用。因此，Agilent PNA-X 测量接收机迅速成为当前的天线测试工程师不可或缺的工具。
