分析及结论
为什么加了模拟手后测试结果会变大?从这些器具的用途上分,可分为家用电器和电动上具,它们上作的核心都是电机,不管是交流还是直流,在电机运转上作时会产生骚扰信号,这些骚扰信号沿电源线传到电网或者直接向空间发射出去。当加了模拟手后,原本向空间发射的骚扰信号,通过模拟手反射回电机,使传向电网的骚扰信号加强。因此,加了模拟手的测量结果比不加模拟手时的大。而且,电机本身产生骚扰信号越小,模拟手所反射的骚扰信号也越小,自然产生的影响也会越小。由于手柄上没有骚扰源,因此包裹在手柄上的模拟手对测试结果没有影响。
(2)案例2模拟手模拟人手的效果
在测试中,通过加模拟手和用人手来进行比对实验,见图4。通过实验发现,加模拟手的测试结果与用人手握时测试结果非常一致。模拟手准确地模拟了人手对测试结果的影响。

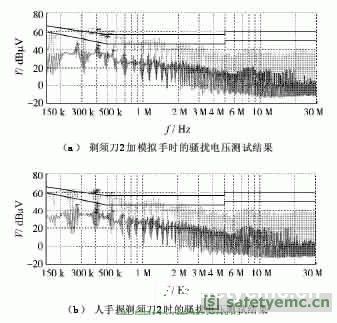

图4 剃须刀2的骚扰电压测试结果
(3)案例3带接地线的电钻在不加模拟手和加模拟手时的骚扰电压测试结果
通过对一个带接地线的手持式器具(电钻)不加模拟手和加模拟手进行测量,发现测量结果比较一致,如图5所示。
为什么接地的手持式设备就不需要加模拟手昵?因为手持式设备如果有接地线,往往会将接地线与电机外壳或器具金属相接,骚扰发射到外壳后大部分的信号会通过地线传到地上,只有少量骚扰信号被反射回电机(影响极小)。

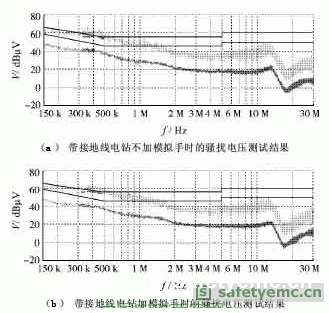

图5 带地线的电钻的骚扰电压的测试结果
因此对接地的手持式器具可以不考虑手握所带来的影响,标准也没要求对接地的手持式器具加模拟手进行电源端子骚扰电压测试。
3 结论
通过以上内容的分析,可以看出,模拟手在电磁兼容测试中的重要性。因此,在进行家用电器和电动上具电源端子骚扰电压测试时,一定要严格按照标准要求,判别该EUT是否需要加模拟手,哪些部位要加模拟手,然后再进行测试,只有这样才能使测试结果具有一致}N}、可比性。
