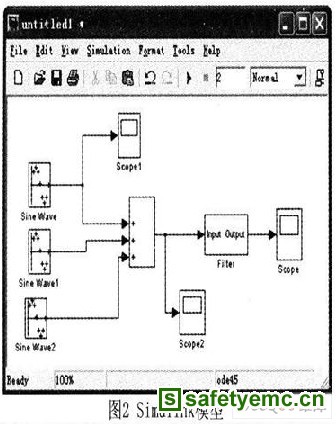

打开Simulink新建一个文件untitledl如图2，在FDATool界面中点击Realize Model，将设计好的滤波器模型导入Simulink中，然后添加三个频率分别为50Hz、250Hz、350Hz的正弦波，利用Scope见察通过数字低通滤波器Filter的滤波效果。

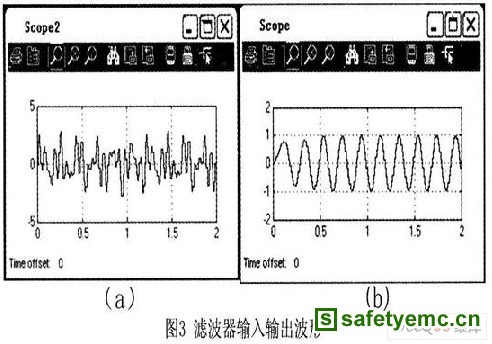

　　Scopel显示的是50Hz正弦波，Scope2显示的是50Hz叠加上250Hz、350Hz正弦波后的波形，Scope显示的是通过我们设计的低通滤波器后的波形，对比图3(a)、(b)可以看出，滤波后的波形保留了50Hz的信号，且略有延迟，并将高频部分有效地滤除，说明设计的滤波器符合要求。

　　3 数字低通滤波器FPGA实现

　　数字滤波器的实现方法一般有以下几种：

　　(1)采用加法器、乘法器、延时器设计专用的滤波电路。

　　(2)在通用计算机系统中加上专用的加速处理机设计实现。

　　(3)用通用的可编程DSP芯片实现。

　　(4)用专用的DSP芯片实现。在一些特殊的场合，要求的信号处理速度极高，用通用DSP芯片很难实现。这种芯片将相应的滤波算法在芯片内部用硬件实现，无需进行编程。
