对MCM功率电源而言，由于其工作在几百kHz的高频开关状态，故易成为干扰源。从国外同类公司的报告及实际措施来看，解决DC/DC变换器电磁干扰主要就是满足10kHz～10MHz电源线传导发射（即国军标GJB151A-97中CE102）的要求。

1电路的设计技术

        通过EDA仿真，利用可靠性优化和可靠性简化技术设计电路参数，着重解决如下问题。
       ① 线路的自激振荡：合理地选择消振网络，消除DC/DC变换器的R、L、C参数选取的不合理性引起的振荡，减小EMI的电平。DC/DC电源由于工作在高频开关状态，很容易形成高频自激，有时反应为带满载时正常带轻载时自激，有时反映为常温时正常高温或低温时自激，因此元器件的选取、补偿网络的应用显得尤为重要。

② 纹波与噪声的有效抑制：抑制的方法大致可以归结为二类，即降低本身的纹波与噪声和设计滤波电路。
        为了抑制外来的高频干扰，也为了抑制DC/DC变换器对外传导干扰，通过在DC/DC变换器的输入端、输出端设计滤波电路，抑制共模、差模干扰，降低EMI电平。其中，C1、C2、C3为差模滤波电容，C4、C5为共模滤波电容，L1为共模扼流圈，L2为差模滤波电感。

为了减少DC/DC变换器通过输入、输出端传导EMI，除了在输入、输出端采取LC滤波外，还在电源的输入地到金属外壳之间、输出地到金属外壳之间增加高频滤波电容，以减少共模干扰的产生。但此处要注意电容耐压要大于500V，以满足产品隔离电压的要求。

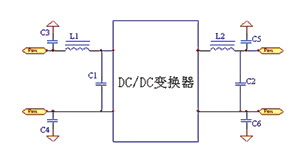

图1 滤波器的原理图

图中，L1、C1组成的输入滤波电路和L2、C2组成的输出滤波电路能减少纹波电流的大小，从而减少通过辐射传播的电磁干扰。滤波电容C1、C2采用多个电容并联，以减少等效串联电阻，从而减小纹波电压。C3、C4、C5、C6用于滤除共模干扰，其值不宜取大，以避免有较大的漏电流。

2 抑制干扰源技术

        DC/DC变换器的主要干扰源有高频变压器、功率开关管及整流二极管，为此逐一地采取措施。

       ① 高频变压器
       在开关电源中，变压器在电路中起到电压变换、隔离及能量转化作用，其工作在高频状态，初、次级将产生噪声并形成电磁干扰EMI。当开关管关断时，高频变压器漏感会产生反电动势E=-Ldi/dt，其值与集电极的电流变化率（di/dt）成正比，与漏感量成正比，叠加在关断电压上，形成关断电压尖峰，从而形成传导性电磁干扰。变压器在开关电源中是用来隔离和变压的，但在高频的情况下它的隔离是不完全的，变压器层间的分布电容使开关电源中的高频噪声很容易在初次级之间传递。此外，变压器对外壳的分布电容形成另一条高频通道，从而使变压器周围产生的电磁波更容易在其他引线上耦合形成噪声。 因此，在设计中采取了以下措施。

为减小变压器漏感的影响，采用初、次级交叉绕制的方法，并使其紧密耦合。
尽可能采用罐型磁芯。由于罐型磁芯可以把所有的线圈绕组封在磁芯里面，因此具有良好的自我屏蔽作用，可以有效地减少EMI。

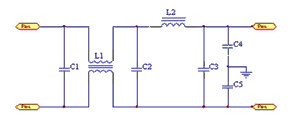

图2 输入输出滤波电路

为吸收上升沿和下降沿产生的过冲，并有可能造成的自激振荡，在初、次级电路中增加R、C吸收网络，以减少尖峰干扰。在调试时须仔细调整R、C的参数，确保电阻R1的值在30～200Ω，电容C1的值在100～1000P之间，以免影响变压器的效率。

② 功率开关管
       由于功率管工作于高频通断开关状态，将产生电磁干扰EMI。当开关管流过大的脉冲电流时，大体上形成了矩形波，含有许多高频成分。由于开关电源使用的元件参数（如开关管的存储时间、输出级的大电流、开关整流管的反向恢复时间）均会造成回路瞬间短路，产生很大短路电流。凡有短路电流的导线及这种脉冲电流流经的变压器和电感产生的电磁场都可形成噪声源。开关管的负载是高频变压器，在开关管导通的瞬间，变压器初级出现很大的涌流，造成尖峰噪声。这个尖峰噪声实际上是尖脉冲，轻者造成干扰，重者有可能击穿开关管。因此，须采取以下措施。

优化功率管的驱动电路设计。通过缓冲电路，可以延缓功率开关管的通断过程。
       采用R、C吸收电路，从而在维持电路性能不变的同时，降低其电磁干扰的EMI电平。

③ 整流二极管
       整流二极管在关断期，由于反向恢复时间会引起尖峰干扰。为减少这种电磁干扰，必须选用具有软恢复特性的、反向恢复电流小的、反向恢复时间短的二极管。肖特基势垒二极管是多数载流子导流，不存在少子的存储与复合效应，因而也就会产生很小的电压尖峰干扰，故采取以下措施。
● 采用R1、C1组成旁路吸收网络。
● 采用多个肖特基并联分担负载电流，有效地抑制整流二极管形成的EMI电平。

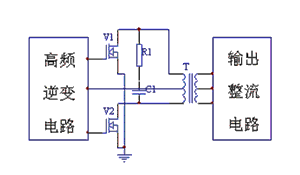

图3 初级吸收网络
