4  新型无滤波器D类放大器的导出

　　传统D类放大器的一个主要缺点就是需要外部LC滤波器。这不仅增加了方案总成本和电路板空间，也可能因滤波元件的非线性而引入额外失真。幸好，很多现代D类放大器采用了先进的“免滤波器”调制方案，从而省掉或至少是最大限度降低了外部滤波器要求。图3给出免滤波器调制器拓扑的简化功能框图。

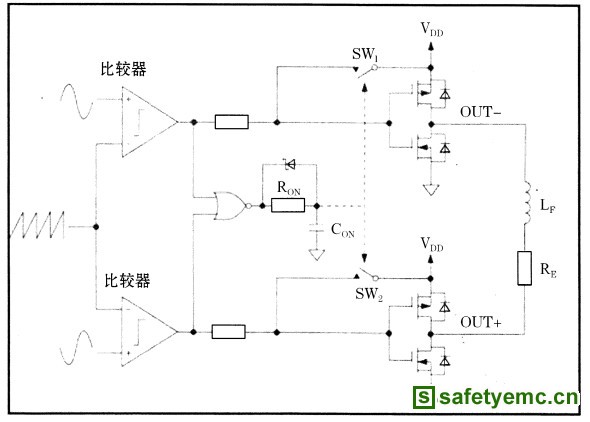

图3 免滤波器调制器拓扑的简化功能框图

　　与传统的PWM型BTL放大器不同，每个半桥都有自己专用的比较器，从而可独立控制每个输出。调制器由差分音频信号和高频锯齿波驱动。当两个比较器输出均为低电平时，D类放大器的每个输出均为高。与此同时，或非门的输出变为高电平，但会因为RON和CON组成的RC电路而产生一定延时。一旦或非门延时输出超过特定门限，开关SWl和SW2随即闭合。这将使OUT+和OUT-变为低，并保持到下个采样周期的开始。这种设计使得两个输出同时开通一段最短时间t0N(MIN)，这个时间由RON和CON的值决定。如图4所示，输人为零时，两个输出同相并具有t0N(MIN)的脉冲宽度。

　　随着音频输入信号的增加或减小，其中一个比较器会在另一个之前先翻转。这种工作特性外加最短时间导通电路的作用，将促使一个输出改变其脉冲宽度，另一个输出的脉冲宽度保持为t0N(MIN)，见图4所示。这意味着每个输出的平均值都包含输出音频信号的半波整流结果。对两路输出的平均值进行差值运算，便可得到完整的输出音频波形。

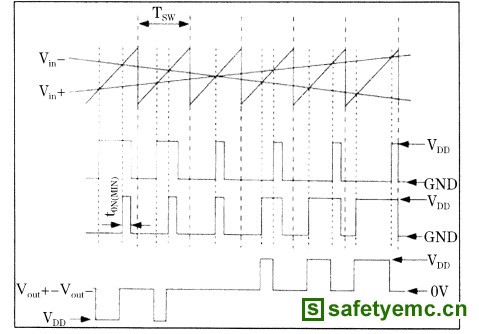

图4  为免滤波器调制器拓扑的输入与输出波形示意图

　　由于MAX9700的输出端在空闲时为同相信号，所以负载两端没有差分电压，从而最大限度降低了静态功耗，并且无需外部滤波器。免滤波器D类放大器从输出中提取音频信号时并不依靠外部LC滤波器，而是依靠扬声器负载固有的电感以及人耳的听觉特性来恢复音频信号。扬声器电阻(RE)和电感(LE)形成一个1阶低通滤波器，其截止频率为

　　(2)

　　对大多数扬声器而言，这个l阶低通滤波器足以恢复音频信号，并可防止在扬声器电阻上耗散过多高频开关能量。即使依然存在残余开关能量使扬声器组件产生运动，这些频率也无法被入耳听到或影响听觉感受。使用免滤波器D类放大器时，为获得最大输出功率，扬声器负载应保证在放大器开关频率下仍为感性负载。
