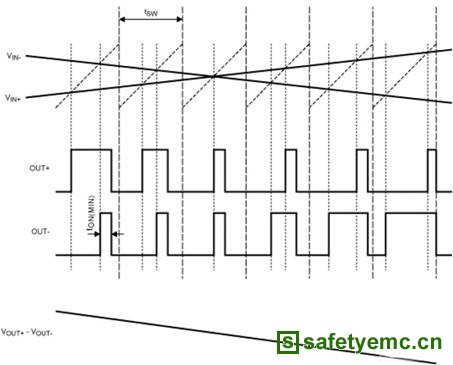

图3. FFM模式下,Maxim的D类BTL放大器加载输入信号后的输出
固定频率调制和扩谱调制
Maxim的D类放大器采用两种调制模式:(1) 固定频率调制(FFM)模式;(2) 扩谱调制模式。FFM模式下(图3),锯齿波的周期保持不变,这一点和传统的PWM方案是一样的。扩谱调制模式(图4)下,锯齿波的周期会逐周期发生改变(变化范围达±10%)。图4对锯齿波的周期变化进行了夸大,以更好地展示其效果。

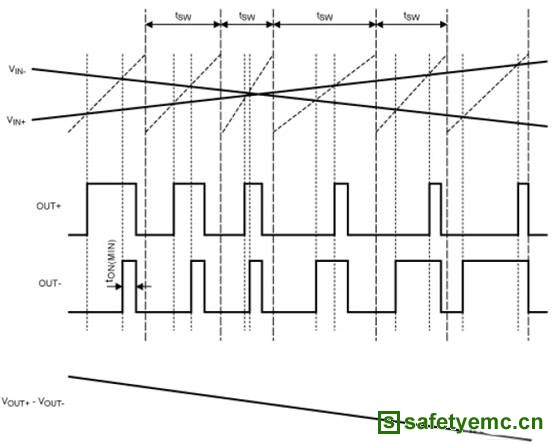

图4. 扩谱调制模式下,Maxim的D类BTL放大器加载输入信号后的输出
扩谱调制模式下,其周期的逐周期变化可降低基波频率下(fo ±10%)的频谱能量,同时扩展特定带宽(nfo ±10%,n为正整数)内的谐波分量。这时大量的频谱能量并不是集中在开关频率的各倍频处,而是在一个随频率而增加的带宽内展宽。频率超过数兆赫兹后,宽带频谱看起来就像是白噪声,从而达到降低EMI之目的。在FFM模式下,能量包含在较窄的频带内,并具有较高的峰值(图5a)。而在扩谱调制模式下,能量包含在较宽的频带内,峰值能量也得以降低(图5b)。请注意,图5b中的三次谐波几乎被噪声底遮盖了。

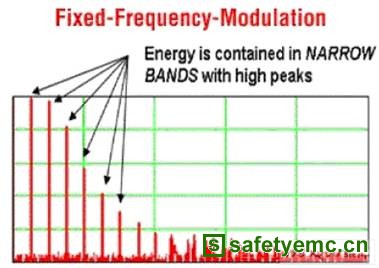

图5a. Maxim的FFM模式

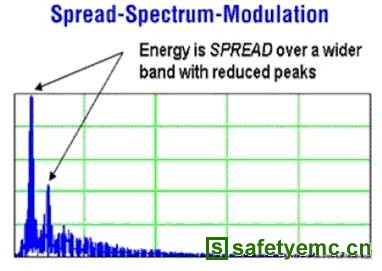

图5b. Maxim的扩谱调制模式
扩谱调制模式将EMI辐射降至最低
Maxim的扩谱调制技术允许D类放大器真正“免除滤波器”,只要扬声器电缆不是太长。传统的PWM架构通常需要大尺寸的输出LC滤波器,以确保使用D类放大器的消费类产品能够满足EMI规范要求。Maxim专有的扩谱调制技术降低了D类放大器的辐射,因此输出不需要滤波或仅需要最小的滤波元件,即可满足EMI规范要求(见附录)。
