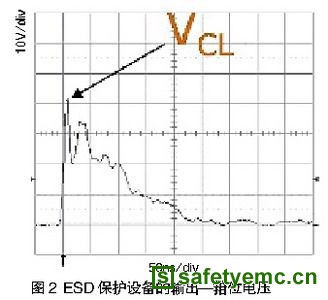

图2所示的是一次ESD事件中，ESD保护设备的输出(箝位电压)。

2 电磁干扰EMI——起因、结果及滤波器

2.1 EMI的起因
电流流动，在导体周围产生磁场。电流变化，磁场会随之变化。所以，简单地开关电流，即会产生磁场的变化。磁场的变化可引发附近其他导体产生信号。上述是基本的电学原理。

家庭用电和工业用电均使用50Hz或60Hz交流电。这是听得见的频率范围。电流持续不断地变化，附近相同频率的导体将产生信号。如果你使用过Hi-Fi，使用独立的播放器和扩音器，而同时它们底盘未连接在一起，你将听到嗡嗡声。

思考当今电子世界，到处信号持续不断地变化：
音频的输入／输出能产生辐射及传导EMI，然后发射更高频率的射频线，导致信号失真。
手机天线(TDMA脉冲)会发射射频信号，此信号可被长线头戴式耳机接收，导致音频信号通路中EMI噪音。

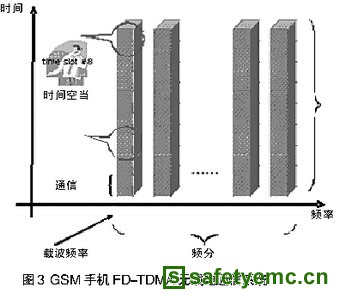

GSM(全球通)手机标准使用频分多路传输和时分多路传输，同时传送大量电话，如图3所示。

特定的手机只在属于它的时间空当发射。包络信号的基本频率是1／4.615 ms=217Hz。谐波频率为434Hz、651Hz等。如此频率是听得到的。如图4所示，为手机的包络信号。
