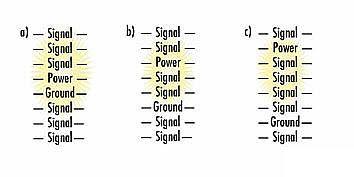

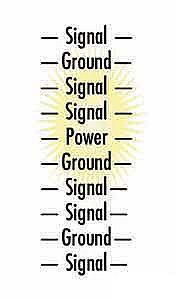

当信号的走线方向变化时，应该藉由过孔从第8层和第10层或从第4层到第7层。这样布线可确保信号的前向通路和回路之间的耦合最紧。例如，如果信号在第1层上走线，回路在第2层且只在第2层上走线，那麽第1层上的信号即使是藉由“过孔＂转到了第3层上，其回路仍在第2层，从而保持低电感、大电容的特性以及良好的电磁屏蔽性能。


       如果实际走线不是这样，怎麽办？比如第1层上的信号线经由过孔到第10层，这时回路信号只好从第9层寻找接地平面，回路电流要找到最近的接地过孔(如电阻或电容等元件的接地引脚)。如果碰巧附近存在这样的过孔，则真的走运。假如没有这样近的过孔可用，电感就会变大，电容要减小，EMI一定会增加。

当信号线必须经由过孔离开现在的一对布线层到其他布线层时，应就近在过孔旁放置接地过孔，这样可以使回路信号顺利返回恰当的接地层。对於第4层和第7层分层组合，信号回路将从电源层或接地层(即第5层或第6层)返回，因为电源层和接地层之间的电容耦合良好，信号容易传输。

多电源层的设计

如果同一电压源的两个电源层需要输出大电流，则电路板应布成两组电源层和接地层。在这种情况下，每对电源层和接地层之间都放置了绝缘层。这样就得到我们期望的等分电流的两对阻抗相等的电源汇流排。如果电源层的堆叠造成阻抗不相等，则分流就不均匀，瞬态电压将大得多，并且EMI会急剧增加。

如果电路板上存在多个数值不同的电源电压，则相应地需要多个电源层，要牢记为不同的电源创建各自配对的电源层和接地层。在上述两种情况下，确定配对电源层和接地层在电路板的位置时，切记制造商对平衡结构的要求。

鉴於大多数工程师设计的电路板是厚度62mil、不带盲孔或埋孔的传统印制电路板，本文关於电路板分层和堆叠的讨论都局限於此。厚度差别太大的电路板，本文推荐的分层方案可能不理想。此外，带盲孔或埋孔的电路板的加工制程不同，本文的分层方法也不适用。

电路板设计中厚度、过孔制程和电路板的层数不是解决问题的关键，优良的分层堆叠是保证电源汇流排的旁路和去耦、使电源层或接地层上的瞬态电压最小并将信号和电源的电磁场屏蔽起来的关键。理想情况下，信号走线层与其回路接地层之间应该有一个绝缘隔离层，配对的层间距(或一对以上)应该越小越好。根据这些基本概念和原则，才能设计出总能达到设计要求的电路板。现在，IC的上升时间已经很短并将更短，本文讨论的技术对解决EMI屏蔽问题是必不可少的。
