针对以上情况，在EMI滤波器前端再串接一个一定值的电感，在交流电路中电感的数值 X= wL=“2”πrfL，电感就是一个电抗器，所以此电感也称为进线电抗器。由X =2πrfL可知，它的感抗与频率成正比，对于低频电流可以畅通无阻地通过进线电抗器，对于高频电流进线电抗器呈高阻抗、高压降。因此，进线电抗器可作为电流的低通（高阻）滤波器。

并且，开关电源所产生的谐波电压大部分都降在了进线电抗器上。所以，串接进线电抗器不但使传导骚扰值整体下降了，还使电压谐波得到了改善。当电感值选为6mH时，其抑制效果如图6所示。所以对已定型的大功率开关电源，选择进线电抗器+EMI滤波器，不失为解决其电磁骚扰的比较理想的方法。

　　

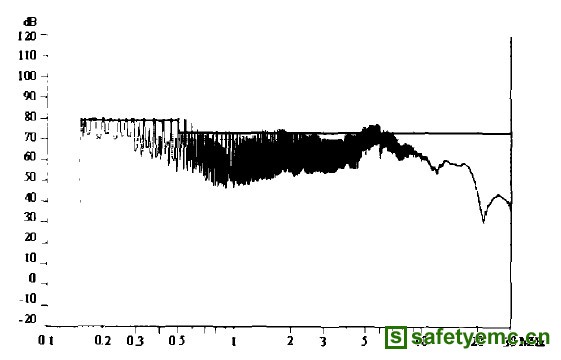

                                      　　图6进线电抗器+EMI滤波器后所测的传导骚扰

4 结语

大功率开关电源产生电磁干扰是一个复杂的问题，电源产生电磁干扰以传导干扰的危害尤为严重。根据电磁干扰产生的机理，正确选择EMI滤波器是有效抑制传导干扰的关键所在，其目的就是有效地抑制开关电源对电网的传导干扰，又可以降低从电网引入的传导干扰，使开关电源的电磁兼容性达到国家标准规定的限值要求。
