在医疗设备、汽车仪器仪表和工业控制等科技领域中，当设备设计涉及应变计、传感器接口和电流监控时，通常需要采用精密模拟前端放大器，以便提取并放大非常微弱的真实信号，并抑制共模电压和噪声等无用信号。首先，设计人员将集中精力确保器件级噪声、失调、增益和温度稳定性等精度参数符合应用要求。

　　然后，设计人员根据上述特性，选择符合总误差预算要求的前端模拟器件。不过，此类应用中存在一个经常被忽视的问题，即外部信号导致的高频干扰，也就是通常所说的“电磁干扰（EMI）”.EMI可以通过多种方式发生，主要受最终应用影响。例如，与直流电机接口的控制板中可能会用到仪表放大器，而电机的电流环路包含电源引线、电刷、换向器和线圈，通常就像天线一样可以发射高频信号，因而可能会干扰仪表放大器输入端的微小电压。

　　另一个例子是汽车电磁阀控制中的电流检测。电磁阀由车辆电池通过长导线来供电，这些导线就像天线一样。该导线路径中连接着一个串联分流电阻，然后通过电流检测放大器来测量该电阻上的电压。该线路中可能存在高频共模信号，而该放大器的输入端容易受到这类外部信号的影响。一旦受到外部高频干扰影响，就可能导致模拟器件的精度下降，甚至可能无法控制电磁阀电路。这种状态在放大器中的表现就是放大器输出精度超过误差预算和数据手册中的容差，甚至在某些情况下可能会达到限值，从而导致控制环路关断。

　　EMI是如何造成较大的直流偏差呢？可能是以下一种情形：根据设计，很多仪表放大器可以在最高数十千赫的频率范围内表现出极佳的共模抑制性能。但是，非屏蔽的放大器接触到数十或数百“兆赫”的RF辐射时，就可能会出现问题。此时放大器的输入级可能会出现非对称整流，从而产生直流失调，进一步放大后，会非常明显，再加上放大器的增益，甚至达到其输出或部分外部电路的上限。

　　关于高频信号如何影响模拟器件的示例

　　本例将详细介绍一种典型的高端电流检测应用。图1所示为汽车应用环境中用于监控电磁阀或其它感性负载的常见配置。

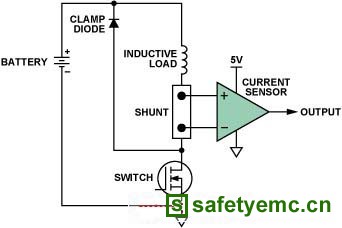

图1. 高端电流监控

　　我们采用两个具有类似设计的电流检测放大器配置，研究了高频干扰的影响。这两个器件的功能和引脚排列完全相同；不过，其中一个内置EMI滤波器电路，而另一个则没有。

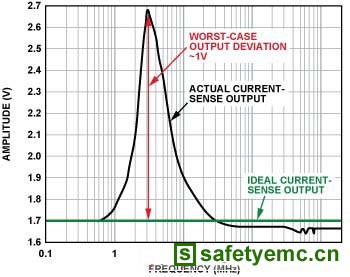

图2. 电流传感器输出 （无内置EMI滤波器，前向功率 = 12 dBm, 100 mV/分频，3 MHz时直流输出达到峰值）

　　图2所示为输入在较宽频率范围内变化时电流传感器的直流输出与其理想值的偏差情况。从图中可以看出，在1 MHz至20 MHz的频率范围内，偏差最为显着（>0.1 V），且3 MHz时直流误差达到最大值（1 V），这在放大器0 V至5 V的输出电压范围中占据很大比例。
