轻松解决EMI之传导干扰的八大对策

   2012-12-19 安规与电磁兼容网9620


       对策四:用铜箔对变压器进行屏蔽


       如图4所示,对变压器屏蔽,主要是减小变压器漏感磁通对周围电路产生电磁感应干扰,以及对外产生电磁辐射干扰。从原理上来说,非导磁材料对漏磁通是起不到直接屏蔽作用的,但铜箔是良导体,交变漏磁通穿过铜箔的时候会产生涡流,而涡流产生的磁场方向正好与漏磁通的方向相反,部分漏磁通就可以被抵消,因此,铜箔对磁通也可以起到很好的屏蔽作用。

       对策五:采用双线传输和阻抗匹配

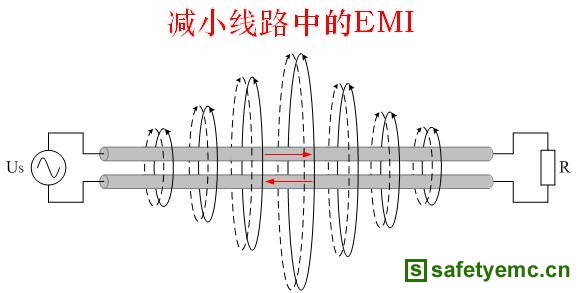

                                   图5
       如图5所示,两根相邻的导线,如果电流大小相等,电流方向相反,则它们产生的磁力线可以互相抵消。对于干扰比较严重或比较容易被干扰的电路,尽量采用双线传输信号,不要利用公共地来传输信号,公共地电流越小干扰越小。当导线的长度等于或大于四分之一波长时,传输信号的线路一定要考虑阻抗匹配,不匹配的传输线会产生驻波,并对周围电路产生很强的辐射干扰。

       对策六:减小电流回路的面积

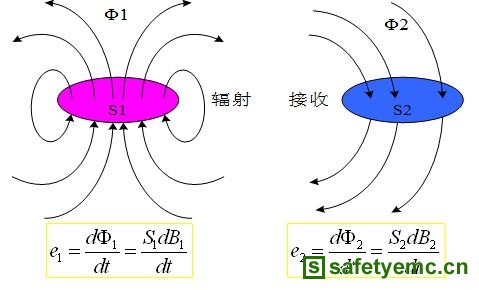

                                   图6

       如图6所示,磁场辐射干扰主要是流过高频电流回路产生的磁通窜到接收回路中产生的,因此,要尽量减小流过高频电流回路的面积和接收回路的面积。式中:e1、 Φ1、S1、B1分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度; e2、 Φ2、S2、B2分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度。

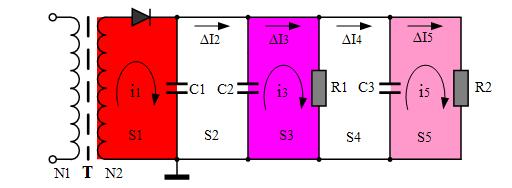

                                  图7

       下面以图7示意,对电流回路辐射进行详解。如图,S1为整流输出滤波回路,C1为储能滤波电容,i1为回路高频电流,此电流在所有的电流回路中最大,其产生的磁场干扰也最严重,应尽量减小S1的面积。

       在S2回路中,基本上没有高频回路电流,∆I2主要是电源纹波电流,高频成分相对很小,所以S2的面积大小基本上不需要考虑。 C2为储能滤波电容,专门为负载R1提供能量,R1、R2不是单纯的负载电阻,而是高频电路负载,高频电流i3基本上靠C2提供,C2的位置相对来说非常重要,它的连接位置应该考虑使S3的面积最小,S3中还有一个∆I3,它主要是电源纹波电流,也有少量高频电流成份。 在 S4回路中,基本上也没有高频回路电流,∆I4主要为电源纹波电流,高频成分相对很小,所以S4的面积大小基本上也不需要考虑。 S5回路的情况基本上与S3回路相同,i5的电流回路面积也应要尽量的小。
