辐射骚扰检测

UPS中有变压器、电感、开关管、整流管等非线性器件，由于寄生电容的影响很容易形成共模电流。闭合的电流回路会产生磁场，同时又会伴随辐射电场。UPS作为一个干扰源，工作过程中会向周围空间发射辐射骚扰，UPS中的辐射骚扰会影响周边一些高灵敏度的电器正常工作。辐射骚扰试验就是用来评估其辐射骚扰程度。根据GB 7260.2-2009/IEC 62040-2:2005[1]等UPS专用标准要求以及GB 4824-2004/CISPR11:2003[2]等基础标准，需在30MHz-1GHz频率范围内测量UPS空间辐射的电场分量。图1（左）和图1（右）分别为典型的UPS辐射发射测量原理和包括电波暗室在内的测量系统，在相关标准要求基础上，该系统频率测量范围已拓宽至3GHz，以满足更高的测试需求。

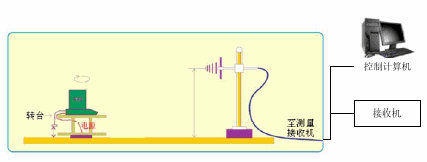

图1 UPS辐射发射测量原理图（左）和测量系统（右）

电源端子传导骚扰检测

UPS工作时除了通过空间对周围环境产生辐射骚扰，还会通过电源线向电网产生骚扰。若UPS电源端子存在高幅值的传导骚扰，极可能导致同一电网的计算机等信息技术设备受到干扰，导致信息设备数据丢失等问题。GB 7260.2-2009/IEC 62040-2:2005[1]和GB/T6113.201-2008/CISPR 16-2-1:2003[3]等标准对UPS沿着电源线向电网发射的骚扰电压的限值和测量方法做出了明确要求。图2为杭州远方公司根据标准要求设计的测量用系统，测量在屏蔽室内进行，系统主要由人工电源网络和EMI接收机组成，测量频率范围达到10Hz-30MHz，覆盖了标准要求的150kHz-30MHz。

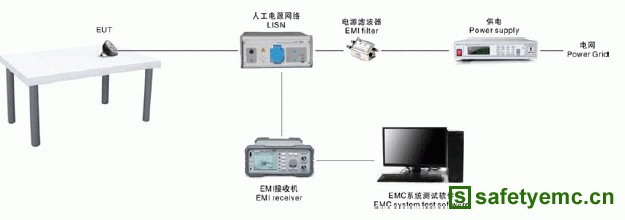

图2 UPS电源端子传导骚扰测量系统

辐射抗扰度检测

电磁辐射现象无所不在，如无线电台、移动无线电发射机及各种工业电磁辐射源，甚至荧光灯具在工作时都会产生电磁辐射。这些辐射将对工作中的UPS产生影响，严重时将导致UPS出现故障或性能受损。电磁场辐射抗扰度试验就是用来评估受试设备对来自空间的辐射电磁场抗扰度，GB/T 17626.3-2006/IEC61000-4-3:2006[4]和GB 7260.2-2009/IEC 62040-2:2005[1]等标准明确UPS对周围辐射干扰最低抗扰度要求、测试方法和设备要求。图3（左）和图3（右）分别为典型的辐射抗扰度测量原理和测试用系统，可完全满足上述基础标准和UPS专用标准的测试要求。

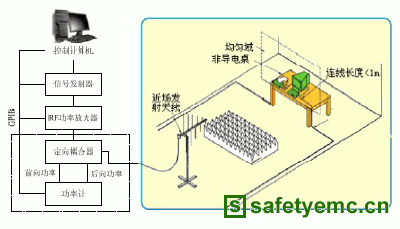

图3 UPS辐射抗扰度测试原理图（左）和测试系统（右）
