2002年10月起，根据欧盟指令72/245/EEC，以及修正指令95/54/EC的要求，凡是进入欧盟市场进行销售的汽车电子电器类产品，必须通过e-Mark认证相关测试认证，标贴e-mark，欧盟各国海关才会予以放行，准许进入当地市场，所以汽车电子电器类产品之e-Mark认证，势在必行。自2006年7月1日以来，小e-mark的新指令2004/104/EC代替旧指令95/54/EC强制生效。本文就车载DVD播放器为例来分析新指令2004/104/EC的辐射骚扰具体测试要求及方法。

汽车电子产品测试实例分析：

产品名称：车载DVD播放器

产品功能描述：DVD播放功能，FM/AM接收功能，USB Host功能

认证标准：2004/104/EC

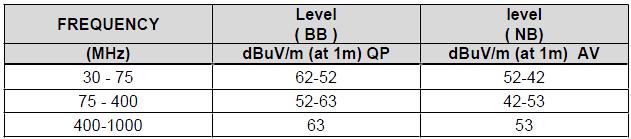

辐射骚扰限值要求：

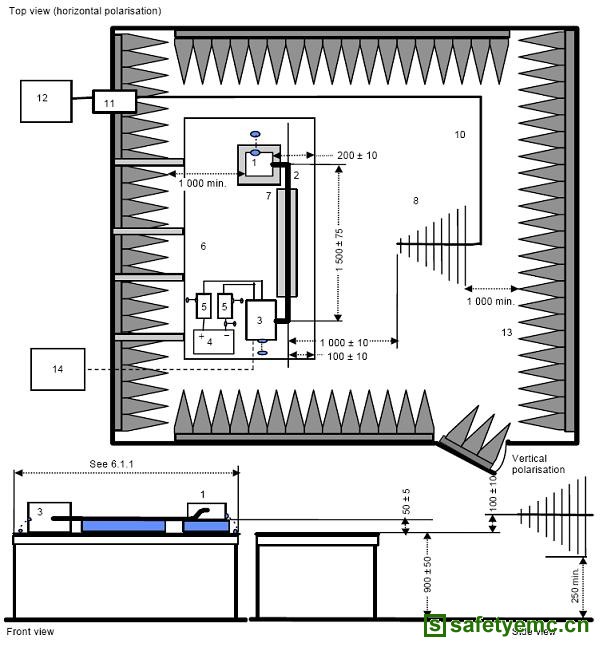

实验布局图：

实验要求在半电波暗室里进行，测试接受天线分为两种：双锥天线和对数周期天线。

注：

1 EUT（如果在测试计划中需要则就近接地）

2 测试线束

3 负载模拟器（按照6.4.2.5要求放置及接地）

4 电源（位置可选）

5 人工电源网络（AN）

6 接地板（与屏蔽体相连）

7 绝缘材料支撑（εr≤1.4）

8 对数周期天线

10 高质量双层屏蔽电缆（50Ω）

11 壁板连接器（接头）

12 测量设备

13 射频吸波材料

14 模拟及监系统

图13 测试布置示例－对数周期天线

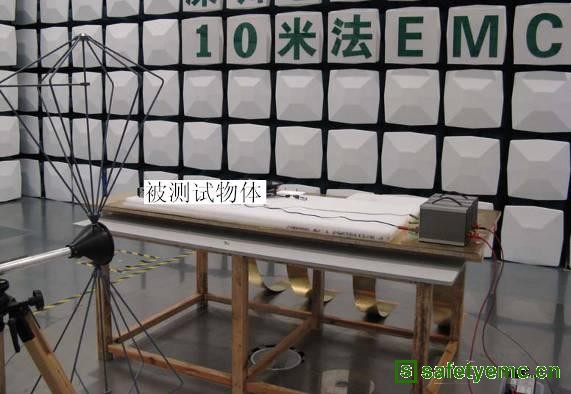

测试设置照片：（30MHz-200MHz：双锥天线）

（200MHz-1GHz：对数周期天线）

测试过程以及测试设置：

1. 将被测物放置于暗室里的1米高木制桌面上

2. 将被测物与测试天线的距离调解为1米

3. 设置接收机的检波方式为PEAK（峰值检波方式），测试曲线模式设置为MAX HOLD（最大功能保持）

4. 将天线换成双锥天线且方向垂直，从30MHz扫描到200MHz

5. 将天线换成双锥天线且方向水平，从30MHz扫描到200MHz

6. 将天线换成对数周期天线且方向垂直，从200MHz扫描到1GHz

7. 将天线换成对数周期天线且方向水平，从200MHz扫描到1GHz

8. 更换被测物的工作模式（DVD播放模式，FM/AM接受模式和USB播放模式）重复进行4-7.

测试结果参考：

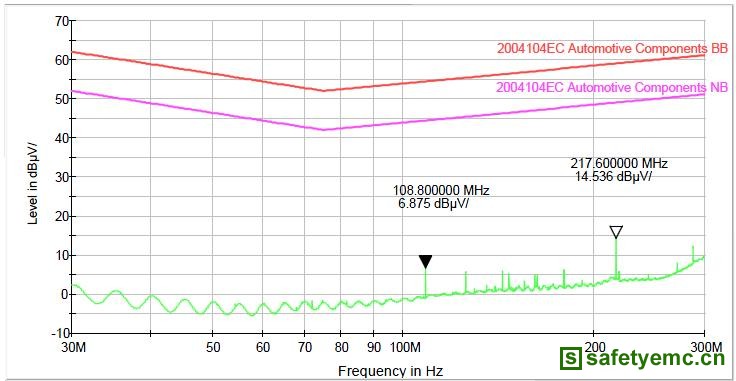

图一：30M－300Mhz测试图例

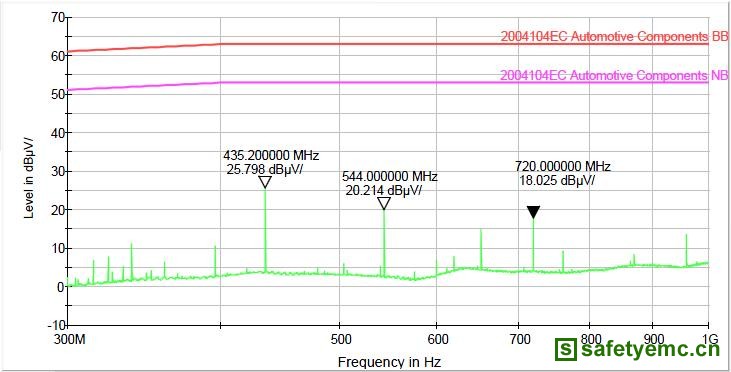

图二：300M－1Ghz测试图例
