我们在以往的文章中以车载DVD播放器为例介绍了 汽车电子的辐射骚扰测试，本期我们将继续以DVD播放器为例谈谈 汽车电子EMC测试中的 瞬态传导测试。实例分析：

产品名称：车载DVD播放器

产品功能描述：DVD播放功能，FM/AM接收功能，USB Host功能

工作电压：12V DC

认证标准：2004/104/EC（ISO 7637-2）

测试端口：DC 电源线

实验等级：Ⅲ测试具体要求：

波形1：模拟了电源从感性负载断开时，与感性负载并联的被测件上所产生的瞬态脉冲

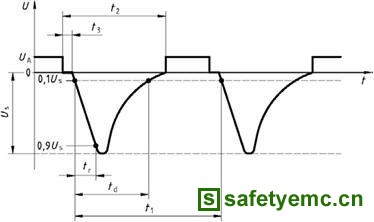

（实验脉冲）

（脉冲参数） 脉冲2a 和2b：脉冲2a 模拟由于线束电感的原因，使与DUT 并联的装置内电流突然中断引起的瞬态现象；脉冲2b 模拟直流电机充当发电机，点火开关断开时的瞬态现象

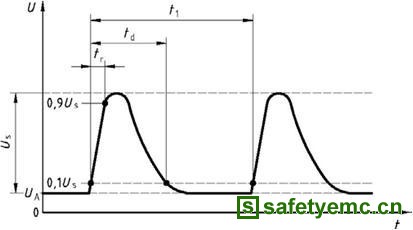

（实验脉冲2a）

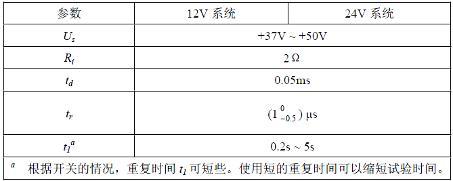

（脉冲参数2a）

（实验脉冲2b）

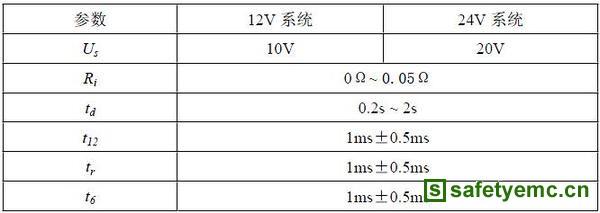

（脉冲参数2b） 试验脉冲3a和3b: 这些试验 脉冲模拟由开关过程引起的瞬态现象。这些瞬态现象的特性受线束的分布电容和分布电感的影响.

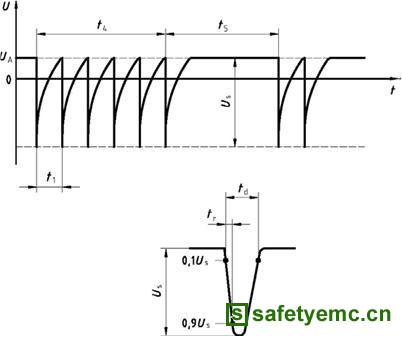

（实验脉冲3a）

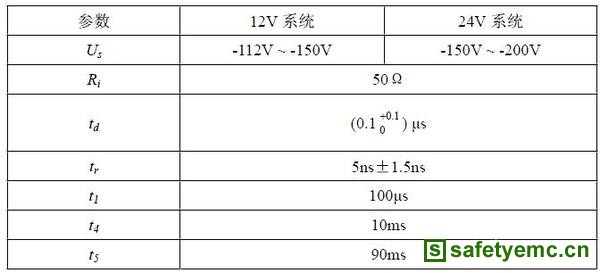

　　（脉冲参数3a）

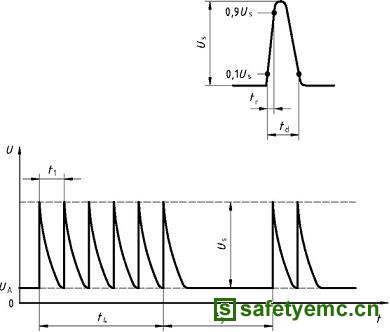

（实验脉冲3b）

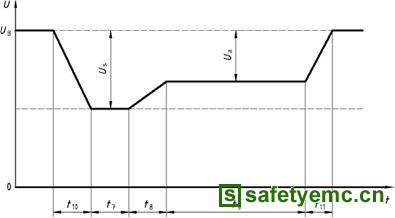

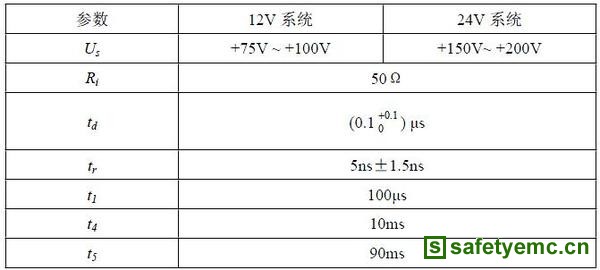

（脉冲参数3b） 试验脉冲4:试验脉冲4 模拟内燃机的起动电机电路通电时产生的电源电压的降低，不包括起动时的尖峰电压

（实验脉冲4）

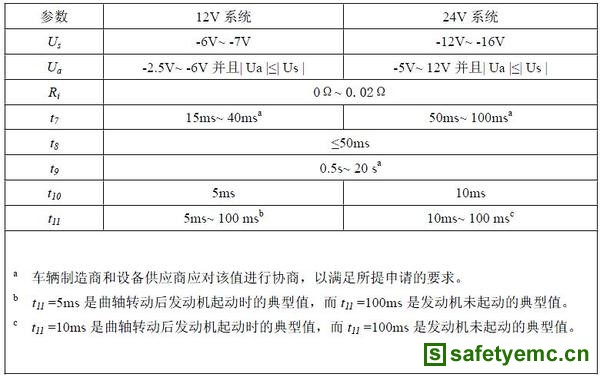

（脉冲参数4）实验布局图：

（测试设置照片）测试模式：

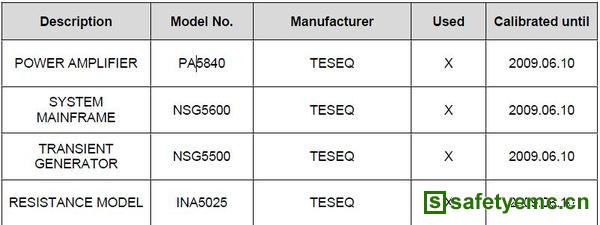

所有的脉冲测试都将分为3种模式：1. DVD播放模式 2. USB Host模式 3. FM/AM模式测试设备介绍：

　　以上就是以车载DVD播放器为实际案例对汽车电子产品e－Mark认证测试中瞬态传导测试内容的一个具体分析和阐释。
