安防产品低成本EMI解决方案

   2018-07-18 安规与电磁兼容网韬略科技4300
本文导读:1 行业概况伴随人们生活品质的提高,图像采集行业成为了一个极其吸引眼球的产业,该产业具有很强的市场引领作用。无论是传统的安防市场和手机、车载市场,还是火热的无人机、智能家具市场,高清摄像头都成为了它不可

1 行业概况

伴随人们生活品质的提高,图像采集行业成为了一个极其“吸引眼球”的产业,该产业具有很强的市场引领作用。无论是传统的安防市场和手机、车载市场,还是火热的无人机、智能家具市场,高清摄像头都成为了它不可或缺的部分。而摄像头像素的不断提高是必然趋势,但是高清摄像头所带来的EMI问题也越来越严重。

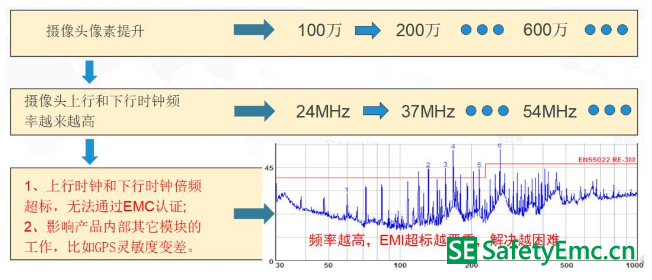

2 摄像头主要的EMC问题

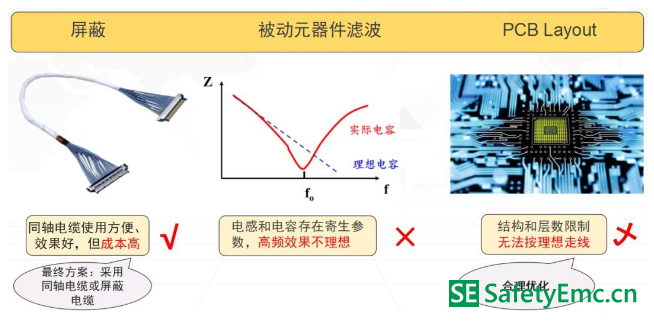

3 传统处理手段

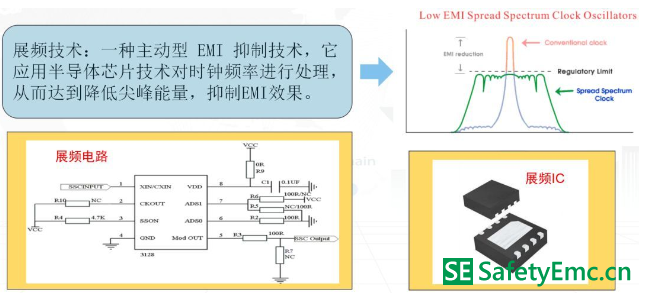

4 新型处理手段:展频技术

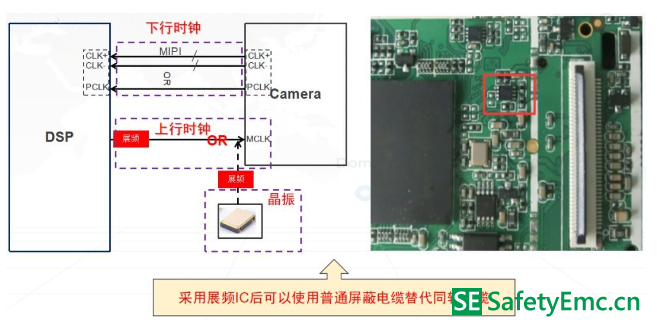

5 展频实际应用

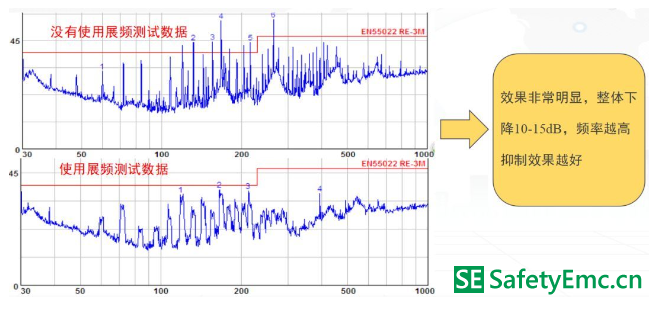

6展频应用效果

7 展频方案优势

1)、EMI抑制效果明显,简化电路;

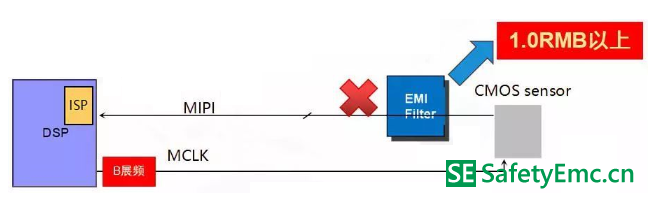

说明:展频加在上行时钟,下行时钟也能得到抑制,同时可以节省4PCS共模滤波器。

2)、PCB板级设计,形成标准EMC电路,缩短研发时间;

3)、节省成本,简化工艺。

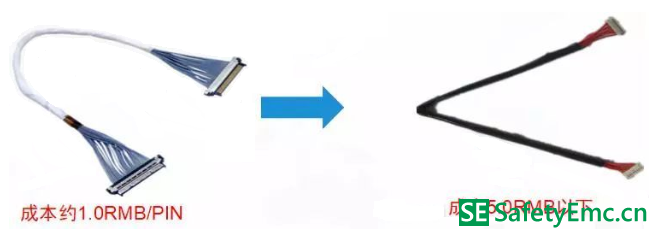

说明:增加展频后可以使用普通屏蔽电缆取代同轴电缆




8 总结

展频技术在处理摄像头时钟类EMI超标时,效果明显,可以优化设计、简化工艺,同时有利于形成形成标准化电路;

以上是我们多年来摄像头类产品实战经验的总结,我们坚信大道至简,解决问题才是硬道理,欢迎大家对我们提出宝贵意见及咨询相关产品资料。
