如何解决LED电源设计中的EMC/EMI难题?
2019-01-17     来源:安规与电磁兼容网    浏览:113    评论:0
导读:电磁兼容(EMC)是在电学中研究意外电磁能量的产生、传播和接收,以及这种能量所引起的有害影响。电磁兼容的目标是在相同环境下,涉及电磁现象的不同设备都能够正常运转,而且不对此环境中的任何设备产生难以忍受的

电磁兼容(EMC)是在电学中研究意外电磁能量的产生、传播和接收,以及这种能量所引起的有害影响。电磁兼容的目标是在相同环境下,涉及电磁现象的不同设备都能够正常运转,而且不对此环境中的任何设备产生难以忍受的电磁干扰之能力。习惯上说,EMC包含EMI(电磁干扰)和EMS(电磁敏感性)两个方面。

电磁干扰(EMI)是指任何在传导或电磁场伴随着电压、电流的作用而产生会降低某个装置、设备或系统的性能,或产生不良影响的电磁现象。

LED电源电磁干扰,工程师要考虑的主要方面有:电路措施、EMI滤波、元器件选择、屏蔽和印制电路板抗干扰设计等。

对于设计LED电源的工程师来说,电磁干扰问题是一直存在于设计中的一个关键问题。如何能解决这个问题?我们先来看看影响电磁兼容的几个因素。

一、 影响EMC的几个因素

(1)驱动电源的电路结构

最初的LED电源就是线性电源,但是线性电源在工作时会以发热的形式损耗大量能量。线性电源的工作方式,使他从高压变低压必须有将压装置,一般的都是变压器,再经过整流输出直流电压。虽然笨重,发热量大,优点是,对外干扰小,电磁干扰小,也容易解决。

而现在使用比较多的LED开关电源,都是以 PWM形式的LED驱动电源是让功率晶体管工作在导通和关断状态。在导通时,电压低,电流大;关断时,电压高,电流小,因此功率半导体器件上所产生的损耗也很小。缺点比较明显的是,电磁干扰(EMI)也更严重。

(2)开关频率

LED电源的电磁兼容出现问题一般是开关电路的电源中。而开关电路是开关电源的主要干扰源之一。

开关电路是LED驱动电源的核心,开关电路主要由开关管和高频变压器组成。它产生的du/dt具有较大幅度的脉冲,频带较宽且谐波丰富。

这种高频脉冲干扰产生的主要原因是:开关管负载为高频变压器初级线圈,是感性负载。

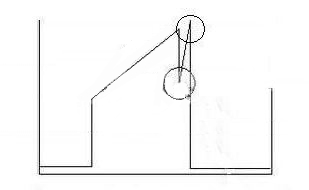

  图1:开关脉冲尖峰的产生

导通瞬间,初级线圈产生很大的涌流,并在初级线圈的两端出现较高的浪涌尖峰电压;断开瞬间,由于初级线圈的漏磁通,致使部分能量没有从一次线圈传输到二次线圈,电路中形成带有尖峰的衰减振荡,叠加在关断电压上,形成关断电压尖峰。

高频脉冲产生更多的发射,周期性信号产生更多的发射。在LED电源系统中,开关电路产生电流尖峰信号,而当负载电流变化时也会产生电流尖峰信号。这就电磁干扰根源之一。

(3)接地

在所有EMC题目中,主要题目是不适当的接地引起的。有三种信号接地方法:单点、多点和混合。在开关电路频率低于1MHz时,可采用单点接地方法,但不适宜高频;在高频应用中,最好采用多点接地。混合接地是低频用单点接地,而高频用多点接地的方法。地线布局是关键,高频数字电路和低电平模拟电路的接地电路尽不能混合。

(4)PCB设计

适当的印刷电路板(PCB)布线对防止EMI是至关重要的。

(5)智能LED电源的复位电路设计

在LED电源中,有不少智能LED电源采用单片机控制,并且有的LED电源采用单片机控制开关电路的占空比,单片机的看门狗系统对整个LED电源的运行起着特别重要的作用,由于所有的干扰源不可能全部被隔离或往除,一旦进进CPU干扰程序的正常运行,那么复位系统结合软件处理措施就成了一道有效的纠错防御的屏障了。常用的复位系统有以下两种:

①外部复位系统。外部"看门狗"电路可以自己设计也可以用专门的"看门狗"芯片来搭建。这样,假如程序系统陷进一个死循环,而该循环中恰巧有着"喂狗"信号的话,那么该复位电路就无法实现它的应有的功能了。

②现在越来越多的LED电源都带有自己的片上复位系统,这样用户就可以很方便的使用其内部的复位定时器了,但是,有些智能LED电源的控制电路复位指令太过于简单,这样也会存在象上述死循环那样的"喂狗"指令,使其失往监控作用。
