基于同轴线的全封闭电路
在传输线路中,工程师们很难保证电路能够达到100%的闭合效果。为了防止在传输线上产生电磁辐射,于是提出一种基于同轴线的传输方式。同轴线传输就是把电磁场封闭在内外导体之间,辐射损耗和受外界损耗都非常小。

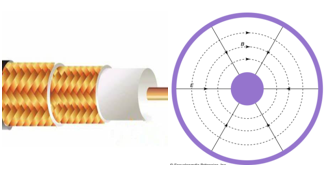

图13 同轴线闭合电磁场
同轴线传输解决了高速信号传输的电磁辐射的问题。除了电磁辐射问题,电路传输中还会面临另外一个问题。那就是,当信号频率很高的时候,除了阻性负载,还有容性负载和感性负载产生的反射信号,反射信号会叠加在原信号上,改变原信号的形状,这被称为“传输线损耗”。

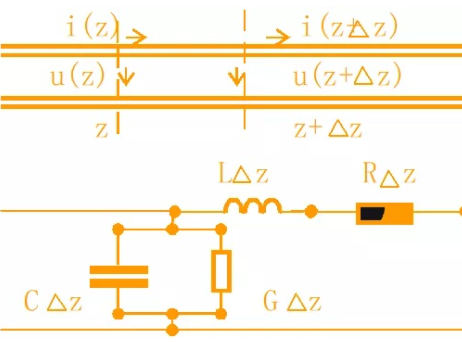

图14 传输线等效模型
图14是一个传输线等效模型,除了阻性负载,还存在容性负载和感性负载。根据理论公式,很容易计算出传输线的阻抗值。为了抵消反射信号,工程师可以在电路源端和负载之间插入无源网络,使负载阻抗和源阻抗共轭匹配,这就是阻抗匹配。
图15 阻抗匹配原理
Microchip基于CoaXpress®一揽子解决方案
Excelpoint世健代理的Microchip推出一种基于CoaXpress®的视频传输方案就是基于同轴线的全封闭电路传输方案。
EQCO125T40集成均衡器、CDR和电缆驱动,可以实现在一根电缆或PCB跟踪对上发送/接收信号,在1.25 Gbps/12.5 Gbps 8b/10b编码下行传输,以及20.833 Mbps/41.666 Mbps 8b/10b编码的上行传输,传输距离最远可以达到40m。
同轴电缆固有地被其外部导体屏蔽,从而使其对许多操作环境中存在的外部电磁干扰(EMI)高度耐受,特别是在嘈杂的工厂环境中。这使CoaXpress可以应用于各种复杂的工业环境,是高清摄像头镜头传输的不二方案。
图16 基于CoaXpress®的视频传输方案
这颗芯片搭载在基于Microchip PolarFire®视频平台上,客户可以利用Microchip提供的免费IP包轻松完成产品开发,缩短开发流程。

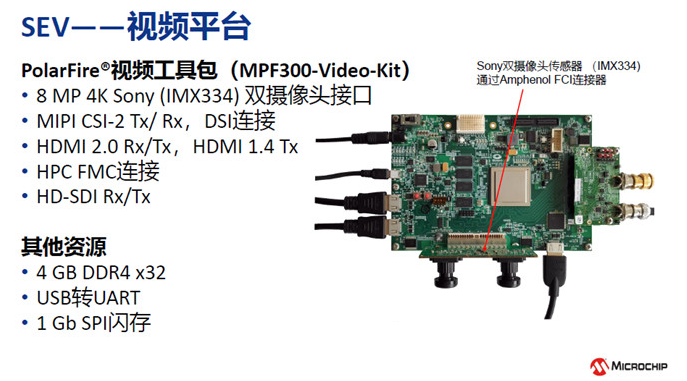

图17 Microchip PolarFire®视频平台

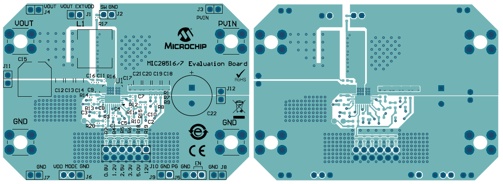

图18 MIC28517评估板
同时,Excelpoint世健为客户提供相关参考设计以及技术指导,针对国内客户在进行DCDC设计以及布局布线时容易出现的一系列技术瓶颈,推出一系列PCB布线指导,同时也提供PCB设计文件让客户方便导入,帮助客户轻松进行电子线路设计布局。
