PD快充电源的传导辐射超标整改案例分享

   2023-12-23 安规与电磁兼容网2910

深入分析:

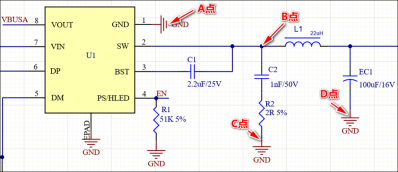

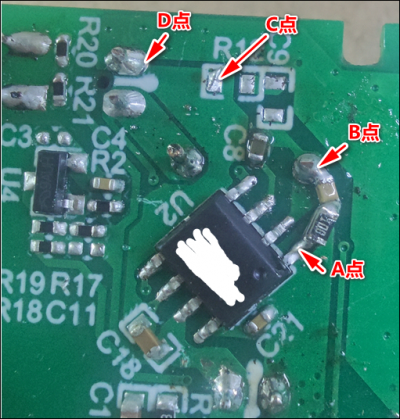

先看原理图,便于分析,下面分4个点,其中B点为DC-DC的SW动点,其它三个点都是相连接的地。

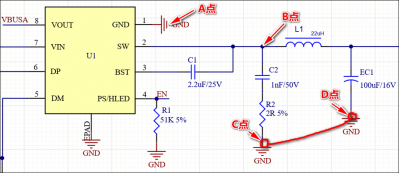

C和D点相连辐射差

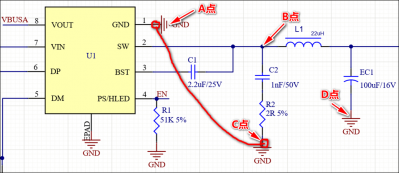

C和A点相连辐射好

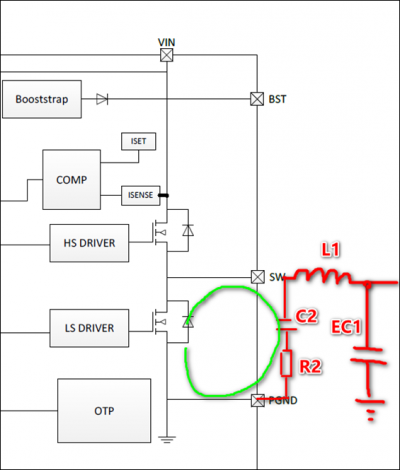

从原理图上可以看到,该芯片把功率器件都内置在里面了,便于分析所以挖出了它的方框图来:

方框图内部内置了两个功率MOS,一个为上管,红色圆圈标记的为下管,带颜色的是后期加上去的外围,组成一个简易的Buck电路。
