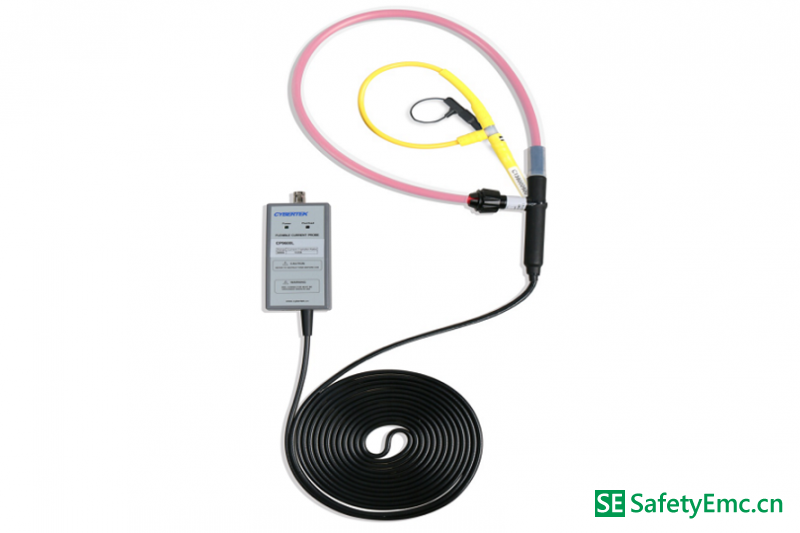

柔性电流探头CP9000L系列

AC 柔性电流探头CP9600L——（百纳仪器－知用电子厂家授权全系列代理商）

CP9000L系列（30A~12kA/10MHz/10kV）

耐压值高达10KVpk

典型精度1%

绝缘电压值10KV

关于AC 柔性电流探头CP9000（S / L）系列

CP9000（S/L）系列柔性电流探头是仅测试 AC 电流信号的探头，具有高带宽，高精度（典型值2%）等特点。可以实现宽广的电流测量范围，频率可从几 Hz 到数十 MHz，电流范围从 mA 级别到数 kA级别，大大解决了电流测试的难题。

CP9000S 系列探头感应环细小柔软，外径典型值 1.6mm（1.7mmMax），耐压值高达 1kVpk，非常适合 MOSFET，IGBT 器件管脚电流测量（TO-220,TO-47 封装）、电容纹波电流测量等小封装器件电流测量。

CP9000 系列探头环外径典型值 3.8mm，耐压值高达 2kVpk，感应环在狭小空间可以自由穿梭，适合大电流测量场合。

CP9000L 系列探头环外径典型值 8mm，耐压值高达 10kVpk，非常适合大电流，大功率场合。

1.产品的特点与优势

线圈轻巧柔软且可以自由插拔，可以探测到许多硬制探头无法达到的地方,轻而易举的实现与被测对象连接；

插入损耗几乎为零，仅为几个皮亨，对被测对象近乎为零的干扰；

标准的 BNC 输出接口，很方便实现与示波器，数据采集器，数字电压表等连接，观测电流波形；

USB 供电接口设计，使用更加灵活方便；

声光过流报警功能，更具人性化设计；

探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。

2.应用

测量电流中的谐波组成

检测高频正弦电流波形

测量 50/60Hz 的微小电流

测量正弦波中微小的相移

半导体开关的电流

电容放电测试，纹波测量

分布式电流监控

电力母线监测

监测谐波、功率以及电能质量

大型电动机、泵、风机测试

IGBT、MOSFET 管电流测量

3.电气规格

测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。

3.1P9000L 系列(详细请直接联系）

4.产品说明

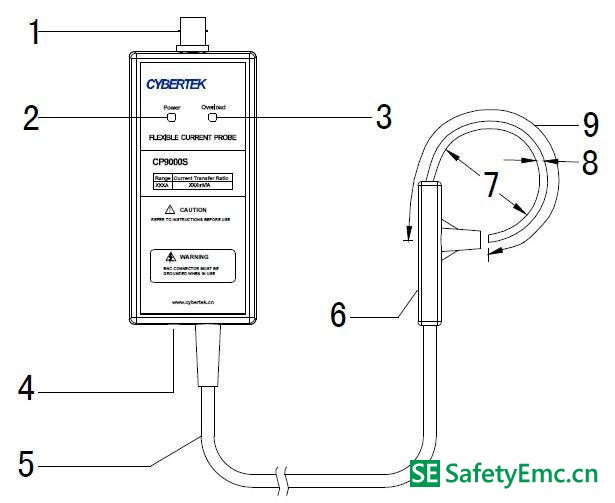

4.1.CP9000S 系列主体说明

1）信号输出接口： NC 标准接口，通过标配 BNC 连接线可接任何厂家示波器等。

2）电源指示灯：通电后，该指示灯亮为绿色。

3）过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。

4）USB 5V 供电接口：标准 USB（ 型）接口，标配 USB 供电连接线。

5）连接线：标准为 1 米，可根据用户需求定制。

6）电流探头方向：表示电流以所示方向流过时，输出为正，否则输出为负。

7）柔性探头直径（最小处）：典型值：25mm。

8）探头感应环本体直径：典型值：1.6mm。

9）柔性探头周长：典型值：80mm，可定制。

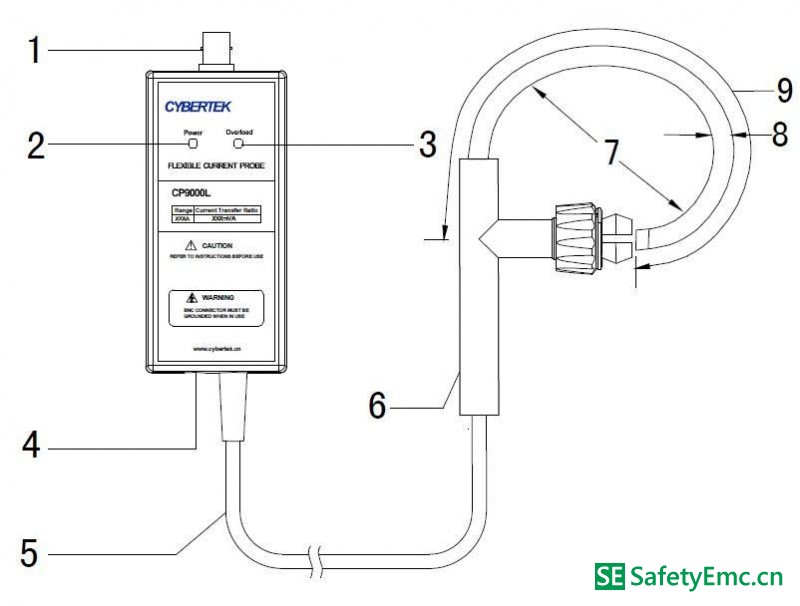

4.2CP9000L 系列主体说明

1）信号输出接口：BNC标准接口，通过标配BNC连接线可接任何厂家示波器等

2）电源指示灯：通电后，该指示灯亮为绿色。

3）过载指示灯：被测电流过载后，蜂鸣器响，且该指示灯亮为红色。

4）USB 5V 供电接口：标准 USB（ 型）接口，标配 USB 供电连接线。

5）连接线：标准为 4 米，可根据用户需求定制。

6）电流探头方向：表示电流以所示方向流过时，输出为正，否则输出为负。

7）柔性探头直径（最小处）：典型值：150mm。

8）探头感应环本体直径：典型值：8mm。

9）柔性探头周长：典型值：600mm，可定制。





(详细请直接联系，欢迎咨询！）
