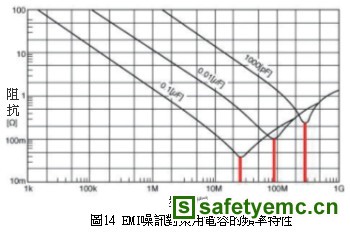

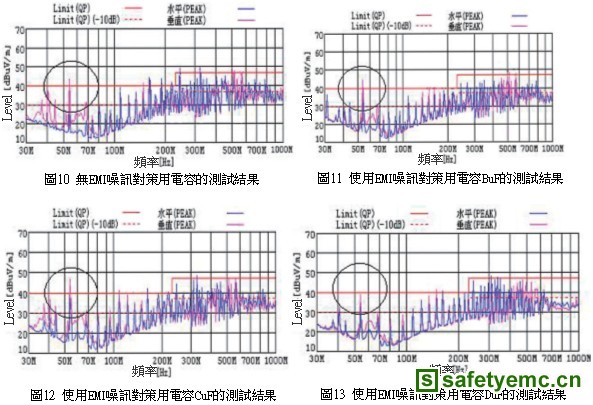

对各式各样基板外形、组件封装、导线的PCB而言，只要以一定间隔设置EMI噪讯对策用电容，同样可以获得分散性的噪讯抑制效果。

b.改变基板的层结构

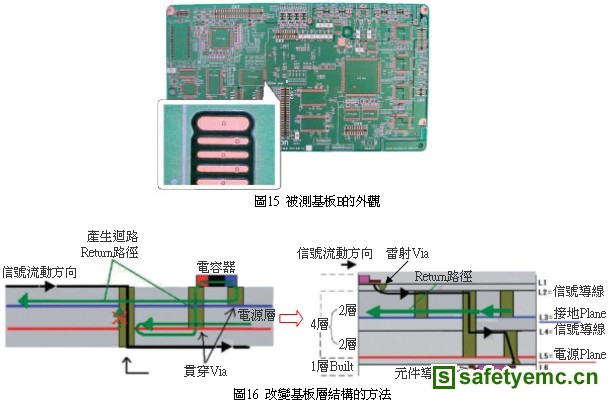

 接着针对被测基板A进行层结构改善，制作图15所示6层Built up被测基板B，它是利用「Pad on Via」与「雷射Via」加工技术，将上述被测基板A的外层信号线导线变成内层，使Return电流可能流入接地Plane，外层当作接地Plane包覆所有信号层。

改变被测基板结构主要理由是一般4层基板的Return路径，通常都设有可以通行电源Plane或是最短距离接地，因此在贯穿部位经常造成Return路径迂回问题，如果信号导线包覆接地Plane，如此一来大部份的Return路径会流入接地 Plane，进而解决Return路径迂回的困扰，被测基板B就是根据上述构想制成 ，因此Return路径在PCB整体减少30%，同时缩减信号图案与Return路径构成的电流Loop距离，进而达成EMI噪讯抑制的目的。图16是被测基板B的各层结构图。

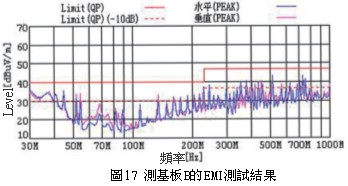

图16是被测基板B的EMI噪讯测试结果，根据测试结果显示包含利用外层接地Plane的遮蔽(Field)结构，与回避Return路径迂回的设计确实具有抑制EMI噪讯的效果，不过实际上各式各样的电路基板要作如此的层结构变更，势必面临制作成本暴增的困扰，尤其是所有信号导线都将Return路径列入设计考虑的话，几乎无法作业，因此Layout阶段尽量避免高频信号导线透过Via作布线，同时必需在该信号导线邻近的层设置接地Plane，藉此防止Return路径迂回或是分断，接地Plane之间以复数Via连接，Return路径利用复数Via作理想性的归返。
