c.设置多点Grand接地

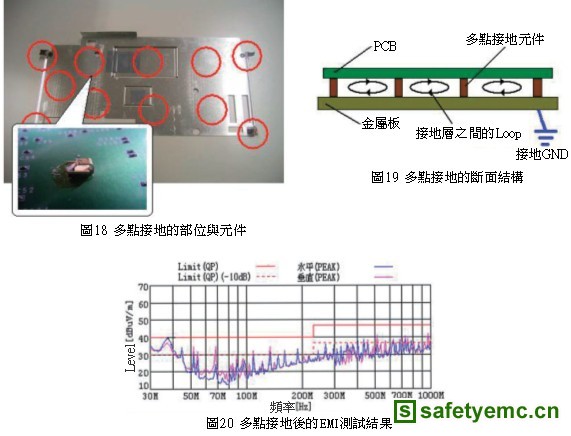

Return电流流动时PCB内的接地Plane会产生电位差，该电位差往往是EMI噪讯的发生原因之一，而且可能会通过PCB形成所谓的二次噪讯，因此将接地Plane与金属板作多点连接(图18、图19)，使PCB的侧面与中心位置得电位差均匀化，同时降低接地Plane本身的阻抗(Impedance)并抑制电压下降。

图20是多点接地后的EMI测试结果，由图可知低频领域EMI噪讯强度略为上升，不过200MHz以上时EMI噪讯受到抑制，这意味着多点接地的有效性获得证实。

d.铺设Shield

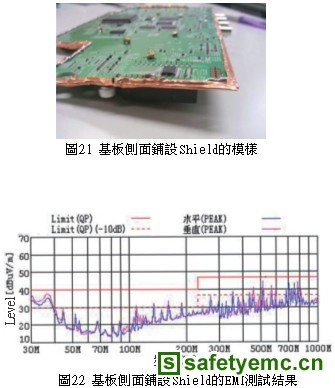

 图21是在基板侧面铺设Shield的实际外观，具体方法是在基板侧面粘贴导电胶带，试图藉此抑制基板内层信号线、Via与电源Plane的噪讯，接着再与外层接地Plane连接，测试基板侧面的EMI噪讯遮蔽效果，图22是基板侧面铺设Shield的EMI测试结果，根据测试结果显示200MHz以下时EMI噪讯强度有下降趋势，甚至符合规范的Level，证实基板侧面铺设Shield确实可以抑制EMI噪讯。

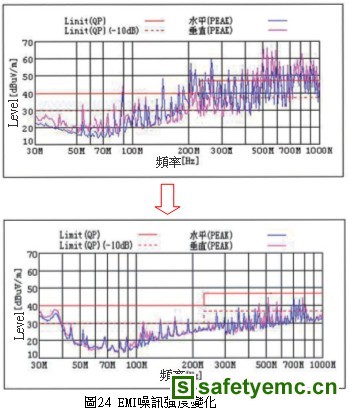

 实际制作PCB时在基板侧面铺设Shield，同样会面临成本上升的质疑，类似图23在基板侧面附近设置接地Plane与连续性贯穿Via的新结构，除了可是解决成本问题之外，还可以有效抑制基板侧面的EMI噪讯强度；图24是结合以上各种EMI噪讯对策的PCB测试结果。

结语

综合以上介绍的EMI噪讯对策，分别如下所示：

• 设置EMI噪讯对策用电容

• 回避Return路径迂回的基板层结构设计

• 设置多点Grand接地

• 基板侧面包覆Shield

实际上PCB得EMI噪讯对策会随着组件封装、导线、基板外形、层结构，与筐体限制出现极大差异，因此本文主要是探讨如何在PCB Layout阶段，充分应用EMI噪讯对策手法，根据一连串的对策中找出最符合制作成本，同时又可以满足规范要求的方法。
