电源电磁干扰标准与测试关系的研究

2006-03-27 3150

5　信息设备GB9254传导干扰标准

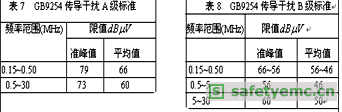

　　当电气设备使用场合已确定时，该设备的EMI标准就得按使用场合所在行业的EMI标准来衡量。例如，某开关电源用在信息行业，则这个开关电源就作为信息设备，使用信息行业EMI标准来诊断[5]，即引用GB9254(相当于EN5502)A或B级标准。对于GB9254传导干扰A和B级标准分别见表7和表8。使用表7、表8时，在过渡频率(0.5MHz) 处应采用较低的限值；使用表8时，在0.15MHz~0.50MHz频率范围内，限值随频率的对数呈线性减小。

6 结束语

　　本文讨论了FCC、VDE、CISPR等EMI标准的有关内容、并对这些标准进行比较，找出它们的异同之处，特别强调了测试注意事项和如何选用这些标准。在我国已加入WTO的今天，这些问题的研究将有助于国内厂家更多了解EMC问题，使其生产的产品能顺利地通过EMI指标测试，有利于提高我国电子产品和电气设备在国际上的竞争力。为了保护电磁设备和供电电网不被EMI信号所干扰，CISPR的建议也在不断完善和修改，以便反映出新的要求和需要，这就要求我们进一步熟悉和不断研究这些标准，以便更好地与国际接轨。

参考文献

[1] 吕洪国，现代网络频谱测量技术，[M]，北京：清华大学出版社，2000，71-95。
[2]　Daniel D. Hoolihan，EMC measurement uncertainty，ITEM 2001，82-86。
[3]　Nave, Mark J.A, novel differential mode rejection network for LISN. proceedings of IEEE EMC Symposium,1989，102-107。
[4]　张一工、肖湘宁，现代电力电子技术原理与应用，[M]，北京：科学出版社，1999，252-256。
[5]　区健昌，EMI滤波器和开关电源防护设计(续)，[J]，北京：安全与电磁兼容，2002，32-34。
