图6中，如果在一个周期脉冲序列里检测到11个脉冲，则干扰门限是u1，意味着注入电压为u1的突发干扰，本区域就会遭受干扰；

如果检测到的是3个脉冲，则干扰门限是u3。

检测到的脉冲数越少，表明模块设计得越好。

测量滤波器的滤波波形是一个非常典型的应用：把SGZ21产生的干扰电流注入到EUT，S31传感器测量EUT上受干扰的线上的信号，在SGZ21计数器上可以读到计数值，修改滤波器后，再次测量。两次测量结果的对比，就可以很清楚地告诉你，你的设计修改是否有效。

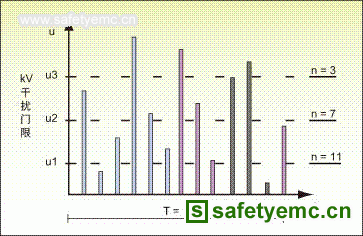

 图6 SGZ21的脉冲序列

5．实时监视EUT工作状态

在抗干扰测试时，尽可能快地明确地发现EUT内的功能故障，是非常重要和关键的。然而，从外界来观察的话，EUT故障经常是不可见的，或者过一段时间才能发现。例如，EUT里的处理器，已经死机了，但是显示的还是正常的状态，甚至显示器上显示的也是正常的信息。

为了进行有效的故障定位，有必要使用S31传感器来提供与EUT功能有关的信息，例如用S31去监视看门狗电路的后置触发信号、片选信号等，以监视EUT的工作状态。SGZ21上的脉冲计数器可以监视，并判断设备是否在正常工作。你也可以把S31的光纤输出连接到光纤接收器，光纤接收器把S31送来的光信号变为电信号，再连接到示波器上进行观察和分析。

总线系统或者接口上的数据流，往往能反映系统的操作状态。但是通过示波器或者逻辑分析仪来监视是很浪费时间的，而且成本很高。采用SGZ21的计数器来监视数据流，是一个快速的方法。由于数据的内容会改变，而且计数器和数据包是不同步的，所以计数器上的值是会变化的。尽管如此，计数器上的值，还是能体现出EUT处于不同的工作状态。这样工程师就可以通过计数器显示的结果来判断设备的工作状态。例如在EUT复位后重新启动时记录的值，就是代表了EUT当前的工作状态。这样，工程师就能在抗干扰测量中发现EUT是否复位了，还是在传输数据时经常要重新发送，或者类似的由干扰引起的其他问题。

如果干扰脉冲正好出现在EUT的程序中要求严格的阶段(例如正在通过接口进行数据传输)，就可能出现功能故障。出现功能故障的频繁程度，取决于EUT的结构。因此我们必须在适当的电压电平上测量足够长的时间，确保EUT不会产生功能故障。这种方法，是利用EUT出现故障作为敏感度的参考依据，在实际调试中需要花费大量精力和时间。

如果在EUT内部某个位置安装一个传感器，传感器的干扰门限是和时间无关的，我们可以利用传感器的计数值，作为敏感度的参考依据。这样的话，就不需要进行长时间的测量。这种方法特别适合于评估滤波器、屏蔽以及旁路的效果。

在实际工作中，电路内部的IC和传感器对快速干扰的敏感程度是不同的。所以可能会出现在干扰电压增加时，EUT先被干扰了，而传感器还没有被干扰到，或者相反的情况。这时，需要建立一个EUT干扰门限和传感器干扰门限的关系，如果在EUT上仅仅修改屏蔽或者滤波，则这种相对的关系会保持不变。传感器干扰门限的改进，也意味着提高了EUT的抗干扰能力。

本文小结

对于EFT/ESD等突发的、高压的、宽带的干扰，传统上难以测量，如果电子产品出现EFT/ESD问题，工程师只能凭经验去解决问题。E1抗干扰开发系统，给工程师一个全新的测量概念，能快速定位电路存在的敏感点，并通过设计修改，能以最低的成本让被测物通过相关的电磁兼容标准测试。
