C单体滤波器利用电容器C使高频噪讯旁通（bypass），其结果反映在负载的电压VL，它的噪讯电压也会大幅降低。此时的条件在频噪频率范围下，滤波器阻抗ZF，会比信号源阻抗ZS与负载阻抗ZL低。

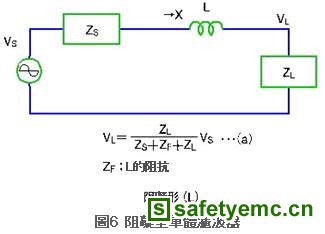

反映在负载的电压VL可以利用图6的式（a）与图7的式（b）求得，根据式（a）与式（b）可知滤波器的阻抗取决于受到滤波器、信号源、负载阻抗，滤波器的特性并不是由单体特性决定。
 　

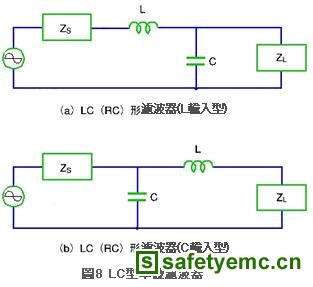

接着探讨L与C构成的LC滤波器特性。如图8所示LC滤波器有两种型式，L与C的组合，它的频率特性比L、C单体好。此处应用电路仿真分析技术，分析滤波器的频率特性。所谓电路仿真分析是指利用软件取代硬件构成的电路，求取电路动作波形而言。
 　

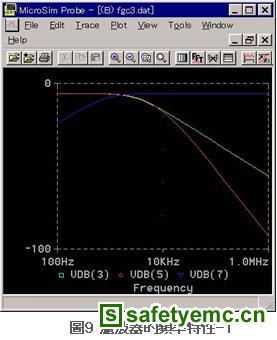

滤波器的特性对信号源与负载有相关性，因此调查滤波器特性时，必需尽量反映滤波器本身的特性。此外信号源与负载不具频率特性，若使用电阻就可以掌握滤波器本身的频率特性，亦即透过信号源与负载的阻抗值，可以窥探滤波器的频率特性就。图9的VDB（3）（绿色线）是L单体滤波器的频率特性；VDB（5）（红色线）是LC（L输入）型滤波器的频率特性由图可知：
*LC（L输入）型滤波器的频率特性比L单体尖锐（sharp）
*C单体与L单体的频率特性特征相同
*LC（C输入）则与LC（L输入）的频率特性特征相同

在单体型的阻止领域，滤波器的频率特性会以20dB/dec比率衰减，在LC的阻止领域内则以40dB/dec比率衰减（dec=10）。

LC型滤波器的频率特性除了比单体型滤波器优越之外，L插入端的信号源与负载阻抗即使很低却非常有效，一般信号源的阻抗大多很低，此时L输入型滤波器就可以充分发挥功用。图9的VDB（7）（蓝色线）是L单体滤波器内，负载改换成阻抗（impedance）时的结果，负载如果是电阻时它会变成低通滤波器，负载改成阻抗后就成为高通滤波器。虽然图9是相当极端的范例，不过即使信号源与负载是电阻时，该值对滤波器特性具有影响。


比较不极端的范例如图10所示，信号源与负载都是电阻的场合，图10充分反映该值对滤波器特性的影响度。它是L单体滤波器为主体，改变信号源阻抗时的结果（影响度大小依照绿色、红色、蓝色线排列）。

如图10所示在通过领域，等化与cut-off频率都会变化，此时若改变负载阻抗会出现相异倾向，不过通过领域的等化与cut-off频率也会随着变化。
 　

图11是利用LC滤波器改变信号源阻抗时的结果（影响度大小依照绿色、红色、蓝色排列），由图可知通过领域的等化与cut-off频率，以及频率特性的波形都出现变化，尤其是内产生峰值（黄色线与紫色线），该峰值是属于一种称为「共振」的现象，共振现象应用在各种用途，某些情况共振现象反而变成有害，例如在低通滤波器共振造成的峰值变成有害。
