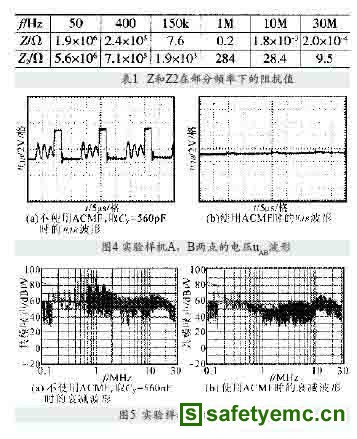

进一步采用ER55C型EMI接收机对设计的有源EMI滤波器做传导实验。图5示出由接收机测量得到的开关电源实验样机的共模噪声。可见，传导实验证明，设计的ACMF有效地抑制了共模噪声。

3 结论

　　（1）由于有源EMI滤波器采用了半导体器件，使其在体积、重量和损耗方面，都比传统的无源滤波器有明显的优势。

　　（2）仿真和实验结果证明，提出并设计的有源 EMI滤波器工作稳定，在规定的传导干扰频率范围内获得了良好的滤波效果。十分符合开关电源集成化和高密度化的需要。

　　参考文献:

　　[1] L Lawhite，M F Schlecht. Design of Active Ripple Filters for Power Circuits Operating in the 1～10MHz Range[J]．IEEE Trans．on Power Electronics, July 1998，3（3）：310-317．
　　[2] N K Poon,J C P Liu,C K Tse，et al.Techniques for lnput Current Cancellation：Classification and lmplementation[J]．IEEE Trans. on Power Electronics,Nov.2000，15（6）:1144-1152．
