2.3 电源线和地线

在射频电路PCB设计中的布线需要特别强调的是电源线与地线的正确布线。电源和地线方式的合理选择是仪器可靠工作的重要保证。射频电路的PCB板上相当多的干扰源是通过电源和地线产生的，其中地线引起的噪声干扰最大。根据PCB板电流的大小，电源线、地线线条设计的要尽量粗而短，减少环路电阻。同时使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。在条件允许的情况下尽量采用多层板，四层板比双面板噪声低20dB，六层板又比四层板噪声低10dB^[4]。

在本文设计的四层PCB板中，顶层和底层两层均设计为地线层。这样无论中间层哪一层为电源层，电源层和地线层这两个层彼此靠近的物理关系，形成了一个很大的去耦电容，减少了地线所带来的干扰。

地线层采用大面积铺铜。大面积铺铜主要有以下几个作用：

(1)EMC.对于大面积的地或电源铺铜，会起到屏蔽作用。

(2)PCB工艺要求。一般为了保证电镀效果，或者层压不变形，对于布线较少的PCB板层铺铜。

(3)信号完整性要求，给高频数字信号一个完整的回流路径，并减少直流网络的布线。

(4)散热，特殊器件安装要求铺铜等等。

3 结论

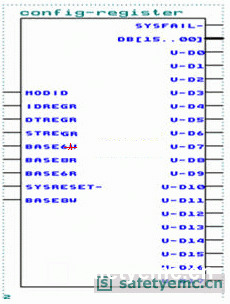

VXI总线系统是一种在世界范围内完全开放的、适用于多厂商的模块化仪器总线系统，是目前世界上最新的仪器总线系统。本文主要介绍了基于VXI总线的射频开关模块的研制。介绍了总线接口的设计以及射频开关模块功能电路部分PCB板的设计。射频开关由VXI总线控制，增加了开关操作的灵活性，使用方便。

本文作者创新点：利用虚拟仪器思想，将硬件电路以软件的方式实现。本文设计的射频开关可以由计算机直接控制，可以很方便地与VXI总线测试系统集成，最大限度的发挥计算机和微电子技术在当今测试领域中的应用，具有广阔的发展前景。
